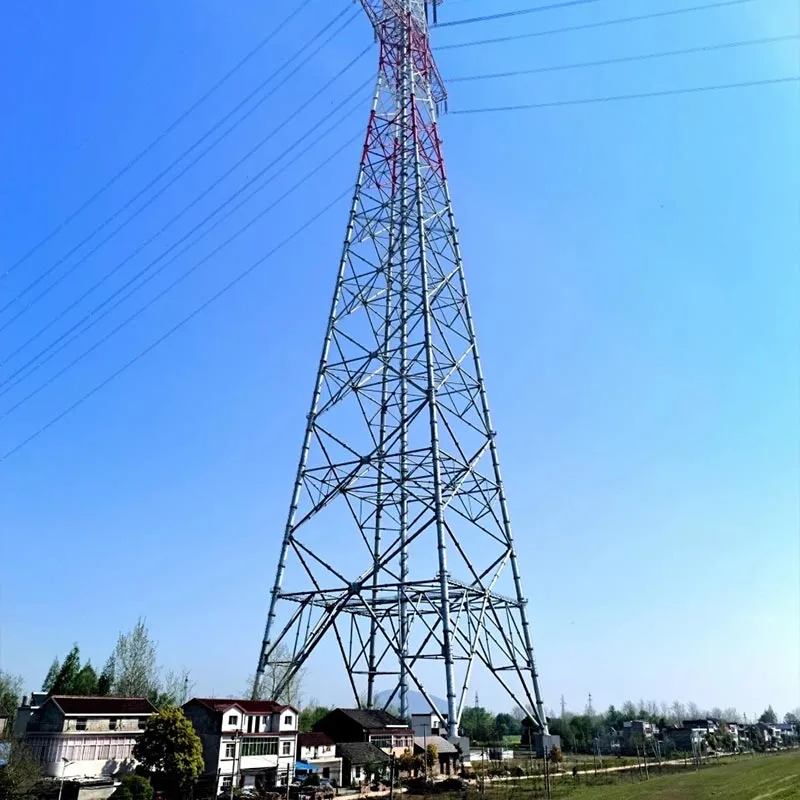

Erőátviteli feszítőtorony

A Qingdao Anbang New Energy erőátviteli feszítőtorony egy 110 kV-1000 kV közötti támasztóberendezés. nagyfeszültségű és ultramagas feszültségű távvezetékek, más néven feszítőtorony vagy szögtorony. Válasszon minket gyártónak és beszállítónak, mi egyablakos megoldásokat kínálunk világszerte.

Tornyunk követi a GB/T 2694-2018 gyártási szabvány, és nagy szilárdságú szögacél rácsszerkezetet használ, amelyet kifejezetten a vonalfordulatok, szakaszolás és végpontok. Hatékonyan viseli a vezetőfeszültséget, ellenáll a szélsőséges igénybevételnek feltételeket, és biztosítsa az elektromos vezeték stabil rögzítését és biztonságos átvitelét.

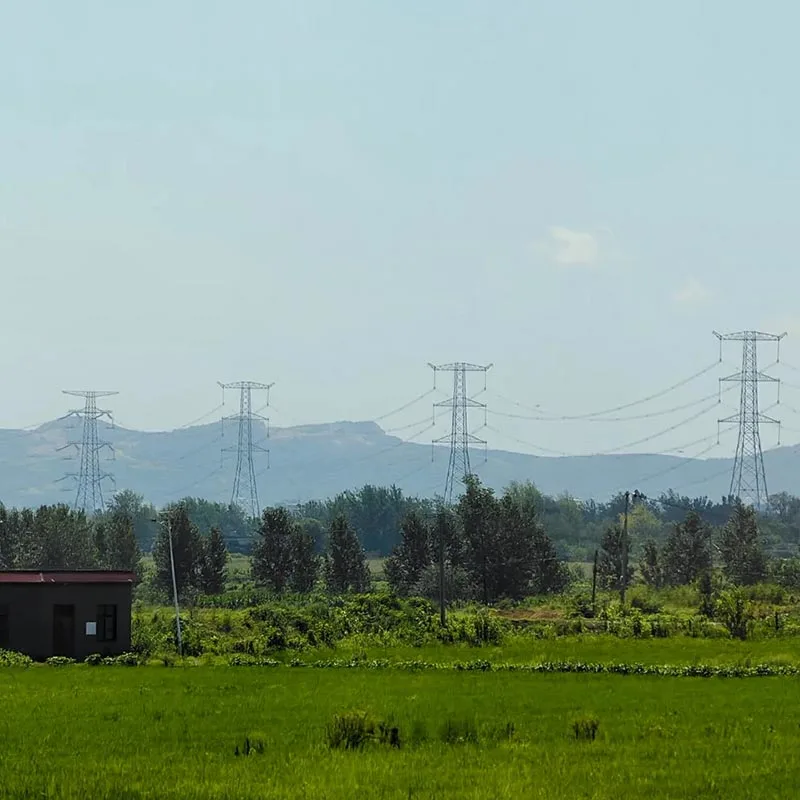

Az erőátviteli feszítőtornyokat széles körben használják a hosszú távú, régiók közötti átvitelben, az új energiagyűjtésben és szállítási és gerinchálózati építési projektek. Olyan előnyökkel, mint a nagy stabilitás, a hosszan tartó korrózió az ellenállás és a kényelmes telepítés kulcsfontosságú berendezésekké váltak, amelyek biztosítják a biztonságos és gazdaságos működést elektromos hálózat, kiemelve a kínai intelligens gyártás erejét.

Alapvető előnyei

Nagy szilárdságú terhelésállóság

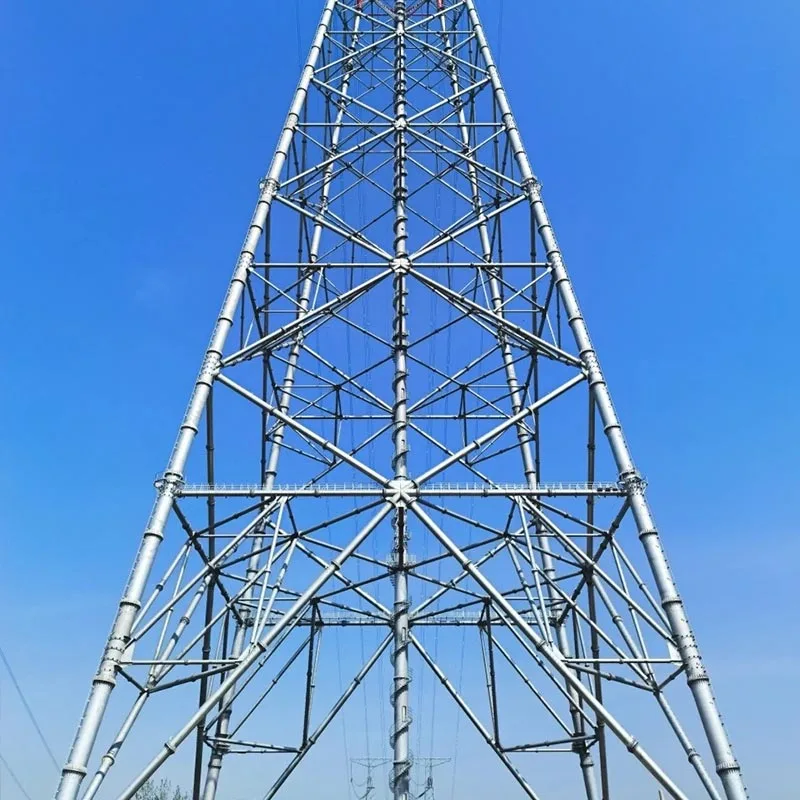

Az erőátviteli feszítőtorony fő anyagai a következők Q355B és Q420B nagy szilárdságú szögacél, rácsos rácsos szerkezeti kialakítással, amely egyenletes és ésszerűséget biztosít stresszeloszlás.

Hatékonyan viseli a vezetők axiális feszültségét, a szélterhelést, a jégterhelést és a szeizmikus hatásokat, és 2°-tól 30°-ig terjedő vonalszög-követelményekre képes.

A szerkezeti stabilitás messze meghaladja az ipari szabványokat, a vezetékek fokozatos összeomlásának veszélyének kiküszöbölése és a távvezetékek biztonságának biztosítása.

Hosszan tartó karbantartásmentes

A sebességváltó feszítőtornya kettős korróziógátlót alkalmaz tűzihorganyzás és epoxi porszórt rendszer, szigorúan követve a GB/T 13912 szabvány követelményeit.

A a korróziógátló élettartama ≥30 év, így alkalmas zord kültéri környezetekre, például tengerparti területekre, szikes-lúgos földek, és magas-hideg hegyvidéki régiók, jelentősen csökkentve a teljes életciklus működését és az erőátviteli feszítőtornyok karbantartási költségeit és a későbbi javítási beruházások minimalizálását.

Szabványos előregyártás és kényelmes telepítés

Az erőátviteli feszítőtorony teljesen gyárilag szabványosított előregyártott, ±0,5 mm-es komponens pontossággal, szigorúan a szabvány szerint gyártva GB/T 2694-2018 műszaki feltételek.

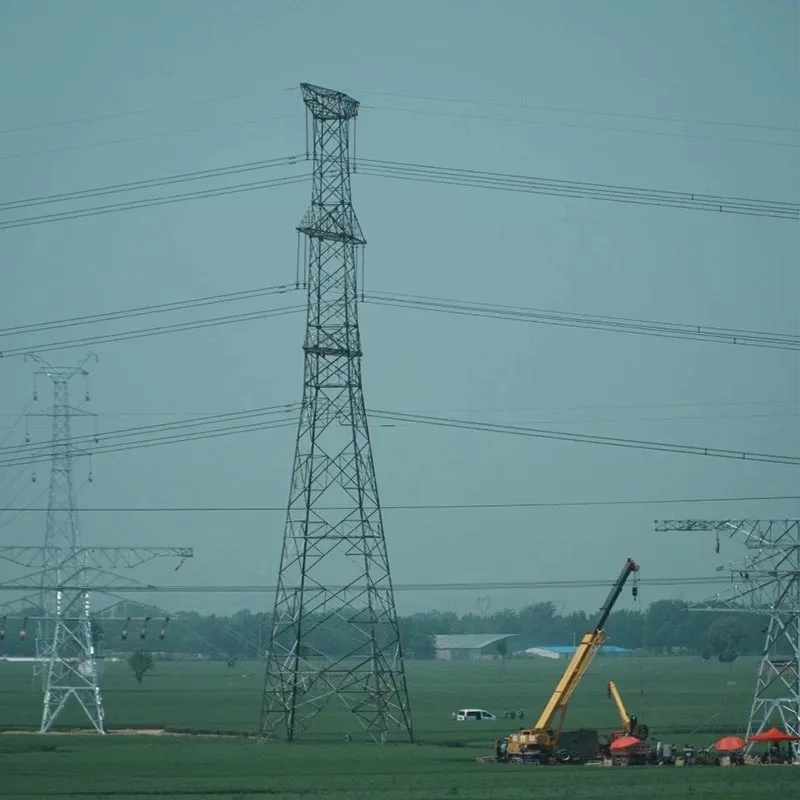

A helyszíni összeszerelés csavarkötéseket használ, anélkül, hogy bonyolult építésre lenne szükség berendezések, lehetővé téve a gyors összeszerelést, jelentősen lerövidítve az építési ciklusokat, javítva a projekt hatékonyságát, ill alkalmazkodva a különböző terepbeépítési követelményekhez.

Testreszabható adaptáció

A sebességváltó szerkezete, méretei és specifikációi A feszítőtorony testreszabható a hálózati feszültség szintjei, a fordulási szögek, a terepviszonyok és a terhelés szerint követelményeknek.

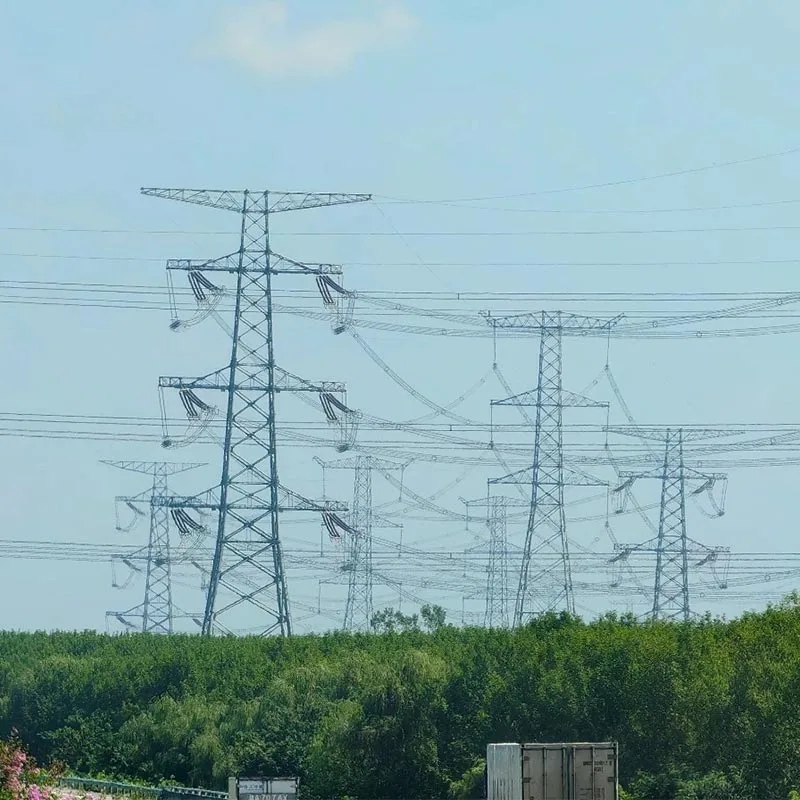

Többféle konfigurációt lefed, beleértve a csésze típust, a bagolyfej típust és a „száraz” típust, amely AC/DC-hez illeszthető különböző típusú átviteli rendszerek, amelyek megfelelnek a 110 kV-tól 1000 kV-ig terjedő vezetékekre vonatkozó feszített csapágykövetelményeknek, és alkalmas összetett környezetekhez, például sivatagokhoz, hegyekhez és tengerparti területekhez.

Magas szintű védelem

Az átviteli feszítőtorony szeizmikus ellenállása 7-8, megfelel a GB 50260 szabványnak, IP23–IP54 védelmi szinttel.

Kiváló szélálló, jégálló, és villámvédelem, amely képes ellenállni a 0,35 KN/m²-0,75 KN/m² közötti erős szélterhelésnek és a 8 mm-es jégviszonyoknak, biztosítva stabil működés szélsőséges időjárási körülmények között és a távvezeték megszakítás nélküli teljesítménye.

A termék működésének elve

A távvezeték „merev rögzítő csomópontjaként” az erőátviteli feszítőtorony alapvető funkciója az, hogy viselje a vezető feszültségét, egyensúlyba hozza a vezetékre ható erőket, és biztosítsa a távvezeték stabil működését. A funkciójának elve elsősorban három vonatkozásban tükröződik:

Először is, feszítőcsapágy és lehorgonyzás.Az erőátviteli feszítőtorony a vezetékeket a toronyfejen keresztül rögzíti keresztkar és feszültségszigetelő húrok, fogadják és egyensúlyozzák az axiális feszültséget a vezető mindkét oldalán vonalfordulatok, szegmentálások vagy sorkapocshelyzetek, amelyek megakadályozzák a vezeték megnyúlását vagy leválását, elkerülve a vonalat elmozdulás, és merev alátámasztás a zsinór számára.

Másodszor, erőkiegyenlítés és átvitel.Az erőátviteli feszítőtorony rácsszögű acélszerkezete az professzionális mechanikai szimulációval tervezték, hogy egyenletesen továbbítsák a különféle erőket, például a vezetőfeszültséget, szélterhelés, és jégterhelés a torony alapozására, megakadályozva a helyi feszültségkoncentrációt, elkerülve a torony deformálódását vagy sérülés, valamint a torony hosszú távú szerkezeti stabilitásának biztosítása.

Harmadszor, a vonalelrendezés optimalizálása.Az ésszerű szögkialakítás és szerkezeti konfiguráció révén a sebességváltó A feszítőtorony lehetővé teszi a vonalfordítást és a szegmensszabályozást, kiegyenlíti a vonalparaméterek aszimmetriáját, csökkenti a további vezetékeket veszteség és elektromágneses interferencia, valamint biztonságos távolságot biztosít a vezetők és a talaj vagy az épületek között, megfelel a DL/T5352-2018 szabvány követelményeinek, és biztosítja az átvitel biztonságát és az áramminőséget.

Szolgáltatásaink

Testreszabott megoldás tervezés

Professzionális K+F csapatra és mérnöki tapasztalatra támaszkodva, az ügyfelekkel kombinálva távvezetéki paraméterek, terepviszonyok, terhelési követelmények, exkluzív szerkezeti kialakítást, feszítést biztosítunk számítások, szögsémák optimalizálása és átfogó műszaki tanácsadási szolgáltatások erőátviteli feszítőtornyokhoz, annak biztosítása, hogy a tornyok pontosan megfeleljenek a mérnöki igényeknek.

Egyablakos gyártás

A Qingdao Anbang egy modern, saját tulajdonú gyárral rendelkezik, amely a sebességváltó teljes láncvezérlését biztosítja feszítőtornyok az alapanyag beszerzéstől, vágástól, hegesztéstől, korrózióvédelmi kezeléstől a késztermékig ellenőrzés.

Minden eljárás szigorúan követi a GB/T 2694-2018 szabványt, és roncsolásmentes vizsgálaton esik át. biztosítja, hogy a torony minősége megfeleljen a szabványoknak.

Helyszíni műszaki támogatás

Helyszíni szerelési útmutatót, eljárásmagyarázatot, műszaki üzembe helyezést, és egyéb szolgáltatások az erőátviteli feszítőtornyokhoz, professzionális technikusok kiküldése a megoldáshoz az építés során felmerülő különféle problémákat, biztosítva a tornyok szabványoknak megfelelő felszerelését és hatékony beépítését működését.

Teljes ciklus értékesítés utáni garancia

Az erőátviteli feszítőtornyokra ≥30 év garancia vonatkozik. Létrehoztuk a átfogó értékesítés utáni nyomon követési mechanizmus, rendszeresen ellenőrzi a termékek működési állapotát, biztosítva egész életen át tartó műszaki támogatás és sürgősségi javítási szolgáltatások, az ügyfelek igényeinek azonnali reagálása és biztosítása a tornyok hosszú távú stabil működése, csökkentve az ügyfelek üzemeltetési és karbantartási kockázatait.

Termékleírások
