Horganyzott szögacél transzponáló torony

A Qingdao Anbang New Energy horganyzott szögacél transzpozíciós tornya nagy szilárdságú nemzeti szabványt választ horganyzott szögacél, mint a mag teherhordó alkatrésze. A teljes szerkezetet optimalizálták profi mechanikai számítások és tervezés, főként 110 kV-tól 500 kV-ig terjedő nagyfeszültségű és ultranagy feszültségű váltakozó áramú átvitelhez vonalat forgatókönyvek, amelyeket kifejezetten a háromfázisú vezetékek rendezett fáziseltolásának elérésére használnak.

Hatékonyan foglalkozik A nagy távolságú átvitel során az aszimmetrikus vezetékelrendezés okozta problémák, például a kiegyensúlyozatlan kapacitív áram, túlzott vezetékveszteség, feszültségingadozások és relévédelmi rendellenességek, ezáltal javítva az elektromos hálózatot az átviteli hatékonyságot a forrásból, és biztosítva a hosszú távú biztonságos, stabil és megbízható működést átviteli rendszer.

A termék kiforrott tűzihorganyzás korróziógátló eljárást alkalmaz, egyenletes és sűrű cinkréteggel erősen tapad, nagymértékben javítva a korrózióval és öregedéssel szembeni ellenállást, és alkalmazkodik a durva és összetett hatásokhoz környezetek mint a tengerparti magas sótartalmú köd, az ipari szennyezett területek és a hideg havas éghajlat.

Kihasználva Qingdao Anbang New Az Energy modern termelési bázisa, szabványos és gyári precíziós gyártása valósul meg, szigorú minőséggel a nyersanyagvágástól, lyukasztástól és hegesztéstől a horganyzásig és próbaszerelésig alkalmazott ellenőrzési folyamatok, hatékonyan biztosítja az alkatrészek pontosságát és konzisztenciáját.

Ez a horganyzott szögacél fázisváltó torony teljes mértékben alkalmazkodik a különböző feszültségszintekhez, terepviszonyokhoz, és vonal tervezési követelményeinek, és miközben kiváló szerkezeti szilárdságot, valamint szél- és földrengésállóságot kínál, azt is figyelembe veszi a helyszíni összeszerelés kényelmét és a jövőbeni karbantartás egyszerűségét, így biztonságos, hatékony és költséghatékony preferált megoldás különféle távvezeték-fázisváltó felújításokhoz és új építési projektekhez.

Alapvető előnyei

Korrózióállóság, hosszú élettartam

Tűzihorganyzást alkalmaz cinkréteggel vastagsága ≥85 μm, sűrű védőréteget képezve, amely mind fizikai, mind elektrokémiai akadályt biztosít védelmet.

A kültéri karbantartást nem igénylő élettartam meghaladja a 30 évet, alkalmas olyan zord környezetekre, mint a tengerparti és ipari területeken.

Stabil szerkezet

Nagy szilárdságú Q235/Q345 horganyzott sarokacélból, mint az alapanyag, rácsos kivitelben.

Szélállóság ≥30 m/s, jégtakaró ellenállás ≥8 mm, szeizmikus intenzitás 8, megfelel a terhelési követelményeknek összetett terepen és szélsőséges éghajlaton.

Kényelmes karbantartás

Horganyzott szögacél transzponáló tornyok használata moduláris fázisleválasztó kialakítás, amely lehetővé teszi a precíz, háromfázisú vezetőkapcsolást áthidaló vezetékek nélkül.

A A szerkezet egyszerű, jelentősen javítva az építési és karbantartási hatékonyságot.

Gyári gyártás és minőségellenőrzés

A Qingdao Anbang New Energy tulajdonosa gyárának, teljes egészében szabványosított gyártás. A nyersanyagvizsgálattól a kész horganyzásig és az összeszerelésig szigorúan a folyamat követi a nemzeti szabványokat, biztosítva minden horganyzott szögacél fáziskapcsoló torony egyenletes teljesítményét.

Rugalmas testreszabás

A torony típusa, magassága és fáziskapcsolási módja lehet testreszabott a vonalfeszültség szintje, a fesztávolság és a terepviszonyok szerint, alkalmas különféle teljesítményekre távvezetéki fázisváltási projektek.

A termék működési elve

A horganyzott szögacél fázisváltó torony egy speciális torony, amelyet az erőátviteli vonalakban használnak fázisban háromfázisú vezetékek cseréje.

A nagy távolságú váltakozó áramú távvezetékekben a háromfázisú vezetékek okozhatnak kiegyensúlyozatlan kapacitív áramok az aszimmetrikus elrendezés miatt, ami megnövekedett hálózati veszteségekhez vezet, hibás működés relé védelem és egyéb kérdések.

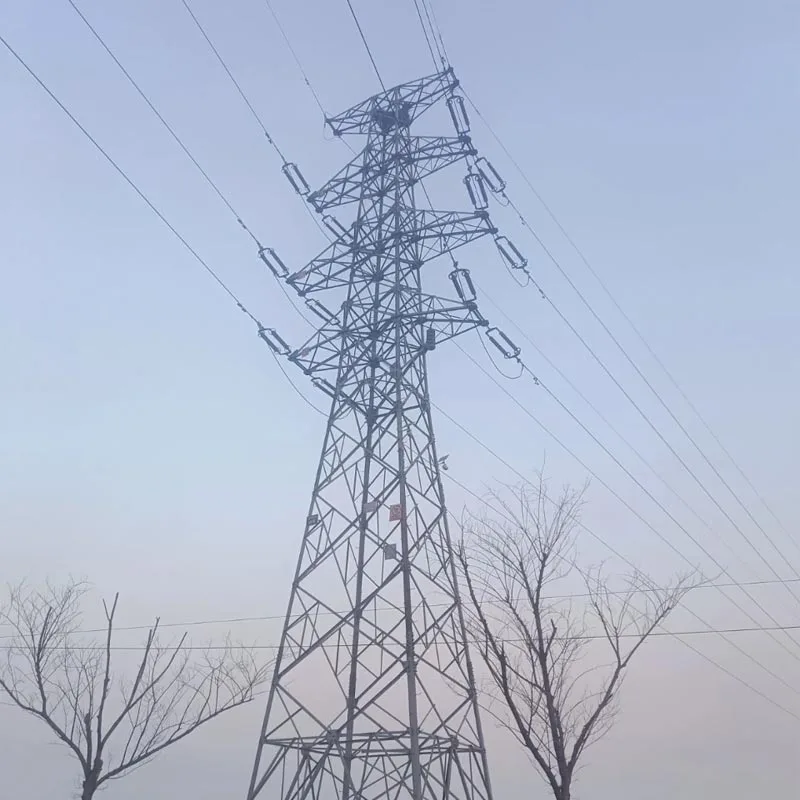

A torony vezeték felfüggesztési pontokat rendez at Különböző magasságok és pozíciók a toronytesten, lehetővé téve az A, B és C fázisvezetők rendezett pozíciócseréjét mint áthaladnak a tornyon.

Ez biztosítja a periodikus fáziseltolódást, kiegyenlíti a háromfázisú kapacitív áramokat, csökkenti a vonali veszteségeket, és javítja az átviteli hatékonyságot és az elektromos hálózat működési stabilitását.

A magja támaszkodik a horganyzott szögacél nagy szilárdságán és stabilitásán, hogy biztosítsák a vezetőfeszültség és a távolságok találkozását biztonság szabványokat a fáziseltolódási folyamat során.

Termék részletek

Alkatrész feldolgozás

A horganyzott szögacél transzpozíciós torony minden szögacél alkatrésze precízen vágott, lyukasztott és hajlított, a GB/T 9787 szabványnak megfelelő mérettűréssel az összeszerelés biztosítása érdekében pontosság.

Korrózióvédelem

A rozsda eltávolítása után az alkatrészeket olvadt cinkbe merítik 450-460 °C-on, horgany-vas ötvözet réteg kialakítása egyenletes fedéssel anélkül, hogy elmulasztott bevonat vagy horganydudor. Holt sarkok, mint pl a csavarlyukak és a hegesztési varratok teljesen védettek.

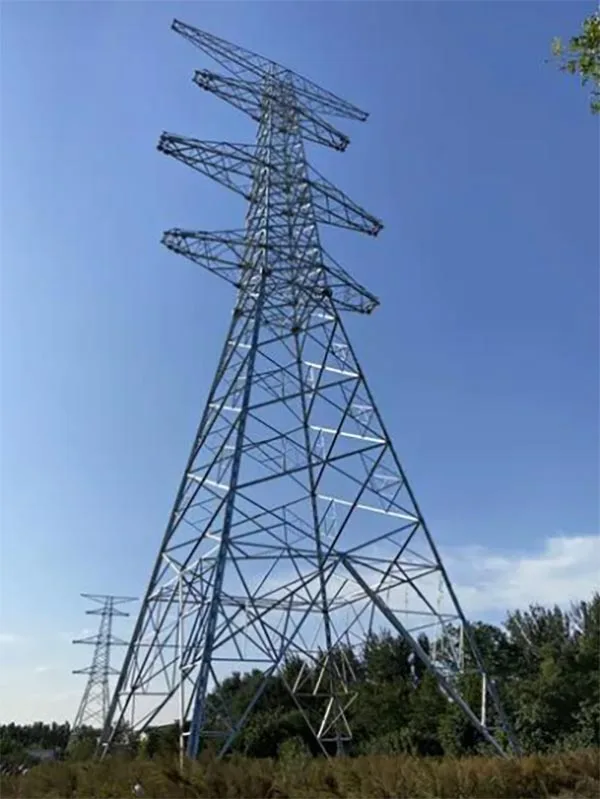

Torony szerkezete

A torony rácsos rácsos szerkezetet használ, ésszerű elrendezéssel tagok, átlók és keresztkarok, világosan meghatározott feszültségpályák és a fáziseltoló felfüggesztés pontos elhelyezése pontokat, hogy biztosítsák a vezetékek biztonságos távolságát a fáziseltolás során.

Tartozék konfiguráció

Tűzihorganyzott csavarokkal, alátétekkel, lábszegekkel, létrákkal és egyéb tartozékok, amelyek korrózióállósága megfelel a toronynak, megakadályozva az elektrokémiai korróziót.

Gyári ellenőrzés

Minden horganyzott szögacél fázisváltó torony méretezésen esik át ellenőrzés, mechanikus tesztelés, horganyzási vastagság mérés és próba összeszerelés ellenőrzése, és csak ezután hagyhatja el a gyárat átment ezeken a teszteken.
