Kínai szögacél transzpozíciós torony beszállítója
A nagyfeszültségű átviteli tornyok fő szállítójaként a nemzeti csúcstechnológiai vállalkozások erejére és Qingdao helyi teljes ipari láncára támaszkodva,Qingdao Anbang Új Energiatöbb mint tíz éve mélyen részt vesz az erősacél szerkezetek intelligens gyártásában, a nagyfeszültségű és ultranagy feszültségű távvezetékek alapvető igényeire összpontosítva, valamint kiváló minőségű szögacél transzponáló tornyok termékmátrixát hozva létre.
Mi az a szögletes acél transzponáló torony?
A szögacél transzponáló torony egy exkluzív speciális torony nagyfeszültségű és ultra-nagyfeszültségű távvezetékekhez, melynek fő anyaga Q235/Q355 nagyszilárdságú szögacél, csavarkötéssel térrácsos szerkezetté van összeszerelve, és a fő funkciója a háromfázisú vezetők időszakos térbeli helyzetcseréjének megvalósítása, a vezetők háromszor váltják egymást.
A hagyományos sarokszögű acél erőátviteli tornyoktól eltérően szerkezeti kialakítása nagyobb figyelmet fordít a huzaltranszpozíció térbeli alkalmazkodóképességére és erőstabilitására, valamint speciális transzponáló szerelvényeket és huzalvezető szerkezeteket egészít ki, amelyek pontosan beállíthatják a huzal fázishelyzetét, így a háromfázisú huzal a teljes vonalon különböző térbeli pozíciókat foglal el, így egyensúlyba hozza az elektromos paramétereket, mint például a három kapacitás-, impduktancia és impedancia.
A nagyfeszültségű távvezetékek kulcsfontosságú speciális oszloptornyaként nemcsak a vezetékek rögzítésének, teherbírásának, szél- és földrengésállóságának alapfunkcióit látja el, hanem hatékonyan védi a generátorokat, transzformátorokat és egyéb erősáramú berendezéseket, megakadályozza a relévédelmet a meghibásodástól, csökkenti a környező kommunikációs vonalak induktív interferenciáját, valamint biztosítja a hosszú távú átvitel biztonságát, hatékonyságát és stabilitását.
Mi a horganyzott szögacél transzpozíciós tornyok osztályozása?
A Qingdao Anbang New Energy szögacél transzponáló torony egy teljes kategóriával rendelkezik, a feszültségszint, az átültetési mód és a szerkezeti típus három magdimenziójával kombinálva, minden sorozat szigorúan követi az energiaipar nemzeti szabványgyártását, figyelembe véve az egyetemességet és az exkluzív alkalmazkodóképességet, és pontosan megfelel a különböző nagyfeszültségű átviteli projektek egyedi igényeinek:
1. Feszültségszint szerint
Lefedi a nagynyomású szögacél transzponáló tornyokat (110kV-220kV) és az ultranagy nyomású szögacél transzponáló tornyokat (≥330kV).
Anagyfeszültségű modellAlkalmas ipari parkokba és régiók közötti távvezetékekbe, hogy megfeleljen a hagyományos távolsági átvitel és transzponálás igényeinek.
Az UHV modell szerkezeti megerősítéssel készült a rácsos sűrűség és a csomóponti csapágy optimalizálása érdekében, és alkalmas nagy távolságú és nagy kapacitású, 500 kV-os és afeletti főbb távvezetékekre, amelyek pontosabb fázisbeállítást tesznek lehetővé és biztosítják a háromfázisú paraméterek egyensúlyát.
2. Osztás átültetéssel
Két kategóriába sorolható: egytornyos transzpozíciós típus és kéttornyos transzpozíciós típus.
Az egytornyos transzpozíciós típus kompakt kialakítást, áramvonalas szerkezetet és kis helyigényt fogad el, amely alkalmas korlátozott vonaltérrel rendelkező forgatókönyvekhez, és képes a háromfázisú vezetéktranszponálást egyetlen tornyon elvégezni.
Az 500 kV-os és afeletti UHV vonalakhoz a kéttornyos transzponálási típus az ajánlott séma, amely a két torony szinergiáján keresztül, erősebb stabilitással valósítja meg a vezetéktranszponálást, és alkalmas nagy terhelésű és nagy távolságú átviteli forgatókönyvekre, és általában 100 km-es vonalonként 1-2 transzponáló toronnyal van felszerelve.
3. Szerkezeti típus szerint osztva
Borospohár típusú szögacél transzponáló toronyra, macskafej típusú szögacél transzponáló toronyra és száraz típusú szögacél transzponáló toronyra oszlik.
A borospohár típus alkalmas a vezetékek vízszintes elrendezésére, és a transzponálási művelet kényelmes, ami a nagyfeszültségű vezetékek fő választéka.
A macskafej típus háromszög alakú huzalelrendezést alkalmaz, amely kiemelkedő szél- és jégállósággal rendelkezik, és alkalmas összetett környezetekhez, például tengerparti és alpesi környezetekhez.
A száraz típusú szerkezet nagy merevséggel és erős teherbírással rendelkezik, és alkalmas nagy terhelésekre és nagy fesztávú transzponálási forgatókönyvekre.
Termékleírások
|
Paraméterek |
Részletes specifikációk |
|
Fő anyag |
Q235B, Q355B nagy szilárdságú szén szerkezeti szögacél |
|
Alkalmazható feszültségszint |
110kV-1000kV (Magasfeszültség: 110kV-220kV, UHV: ≥330kV) |
|
Alkalmazható magasság |
15 m ~ 50 m (támogatja a nem szabványos testreszabást, alkalmas különböző átültetési forgatókönyvekhez) |
|
Szögacél specifikációk |
∠50×5~∠200×20 (a feszültségszinthez és a terhelési követelményekhez igazítva) |
|
Korróziógátló eljárás |
Teljes tűzihorganyzás, cinkréteg vastagság ≥85μm, további korróziógátló megerősítés a csomópontoknál |
|
Tervezett szélállóság |
120km/h ~ 180km/h, igény szerint testreszabható és megerősíthető |
|
Szeizmikus erődítmény |
8 fokos szeizmikus intenzitás, testreszabható és megerősíthető összetett munkakörülményekhez |
|
Transzponálási pontosság |
A fázisszög beállítási pontossága ±2°, biztosítva a háromfázisú paraméteregyensúlyt |
|
Csatlakozási mód |
Nagy szilárdságú csavarkötés, speciális rögzítőelemekkel, kilazulás- és korróziógátlóval |
|
Megvalósítási szabvány |
GB50017 Acélszerkezeti kód, DL/T 646 A hajtómű és elosztó acélcsőszerkezetek gyártásának műszaki feltételei stb. |
Milyen forgatókönyvekben használhatók a szögacél transzpozíciós tornyok?
|
Alkalmazási forgatókönyvek |
Alapkövetelmények |
Ajánlott terméksorozat |
Főbb műszaki jellemzők |
|
Nagyfeszültségű távvezetékek (távolsági villamos hálózatok, folyosó transzponálás) |
Stabil szerkezet, erős fázistranszpozíciós funkció, nagy szél- és jégállóság, hosszú élettartam |
Szabványos szögacél transzponáló tornyok, nagy teherbírású szögacél transzponáló tornyok |
Tűzihorganyzott Q235 / Q355 / Q420B sarokacél; moduláris csavarozott összeállítás; vezetéktranszponálásra és fázisszekvencia cserére tervezték; szélállóság 11–12. fokozatig; erős jég- és hóterhelhetőség. |
|
Városi és elővárosi elektromos hálózatok |
Kompakt elrendezés, földtakarékos, megbízható szigetelési koordináció, egyszerű telepítés |
Közepes szögű acél transzponáló tornyok, keskeny alapszögű acél transzponáló tornyok |
Optimalizált toronyméret a korlátozott városi térhez; stabil transzponálási teljesítmény; alacsony alapozási költség; gyors felépítés és kényelmes későbbi ellenőrzés. |
|
Hegyi és dombos területek |
Alkalmazható bonyolult terepviszonyokhoz, nagy szerkezeti merevség, alacsony karbantartási igény |
Hegyi típusú szögacél transzponáló tornyok, lejtőhöz igazított szögacél transzponáló tornyok |
Nagy szilárdságú szögacél szerkezet; jó stabilitás lejtőkön és egyenetlen terepen; erős korrózióállóság; alkalmas távoli, nehezen szállítható területekre. |
|
Ipari és új energiazónák (szél-/naperőműparkok, ipari parkok) |
Nagy terhelhetőség, rezgéscsillapító, pormentes, testreszabható |
Testreszabott szögacél transzponáló tornyok, nagy teherbírású szögacél transzponáló tornyok |
Teljesen testreszabható magasság, fesztáv és transzponálási mód; kompatibilis az új energiabázisok nagyfeszültségű felsővezetékeivel; erős tartósság poros és párás környezetben. |
- View as

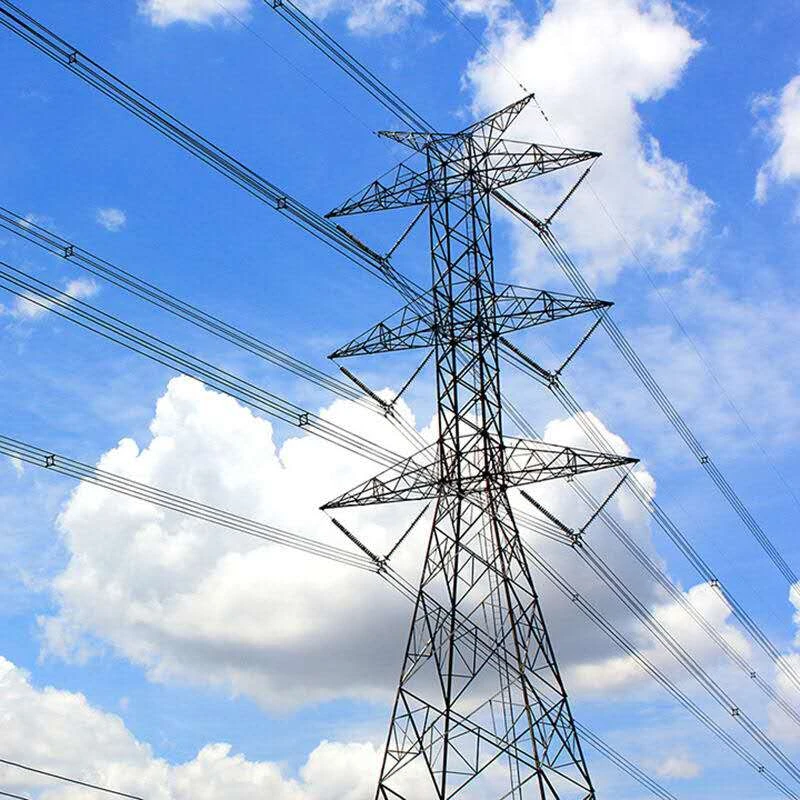

Horganyzott szögacél transzponáló torony
A Qingdao Anbang New Energy Factory kidolgozottsággal és odaadással mutatja be a Galvanized Angle Steel Transposition Towert, amely egy magfázisváltó eszköz az erőátviteli vezetékekhez. A fejlett katonai minőségű feldolgozási technológiára támaszkodva az extrém stabilitást és a hosszú távú korrózióállóságot egyesíti, kifejezetten ultra-nagy feszültségű, nagy távolságú távvezetékekhez. Egyablakos megoldást kínál a háromfázisú kiegyensúlyozatlanság problémájára, harminc éven keresztül biztosítja az elektromos hálózat biztonságos működését, így az országos szintű villamosenergia-hálózati projektek preferált és megbízható választása.

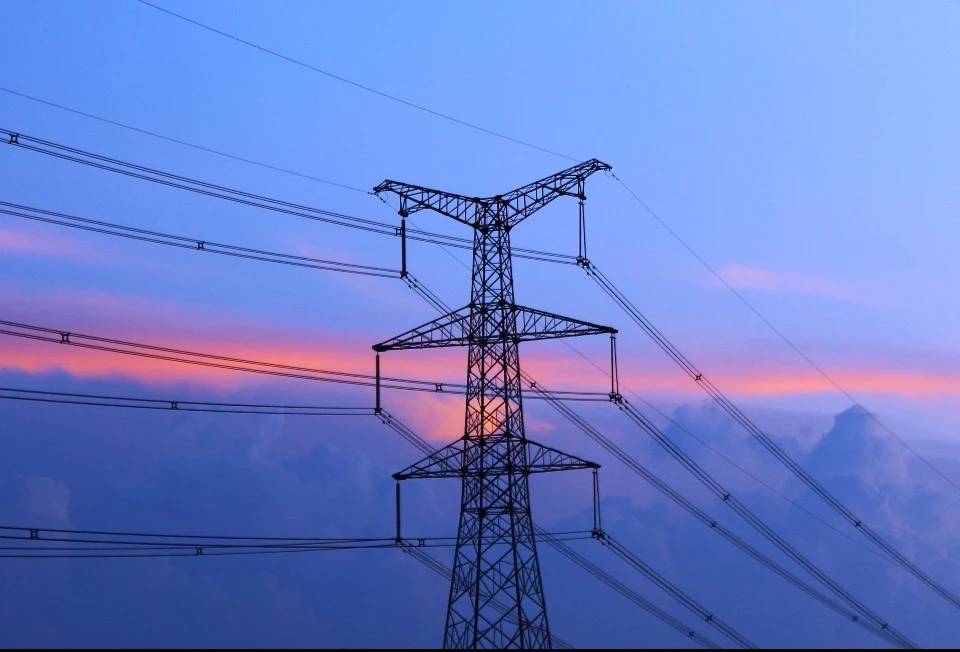

Nagyfeszültségű szögletes acél transzponáló torony
A kínai Qingdao városában található Anbang New Energy erős képességekkel rendelkező forrásgyár. A precíziós gyártással a nagyfeszültségű szögacél transzpozíciós tornyok kutatására, tervezésére és nagyszabású gyártására összpontosít, nagy teljesítményű és rendkívül megbízható fáziseltolódást támogató megoldásokat biztosítva a globális ultra-nagyfeszültségű átviteli projektekhez.
Szög acél erőátviteli transzponáló torony
Az Angle Steel Power Transmission Transposition Tower egy speciális rácsos típusú vastorony, amelyet széles körben használnak a nagyfeszültségű és az ultra-nagyfeszültségű távvezetékekben. Ha megbízható gyártót és beszállítót keres, kérjük, válassza az Anbang-ot, műszaki támogatást tudunk nyújtani.

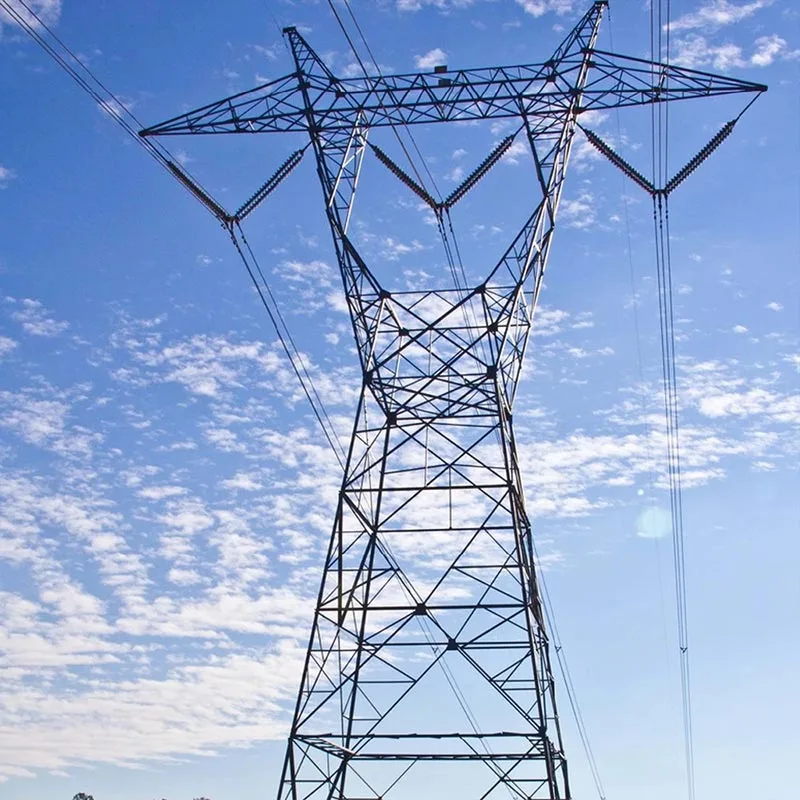

Szög acél rácsos transzpozíciós torony
Az Anbang az Angle Steel Lattice Transposition Tower professzionális szállítója, ez a tartós termék egy speciális távvezeték-szerkezet, amelyet széles körben használnak nagyfeszültségű és extra nagyfeszültségű energiaátviteli projektekben, jellemzően 110 kV-os, 220 kV-os, 330 kV-os és a feletti elektromos hálózatokhoz.

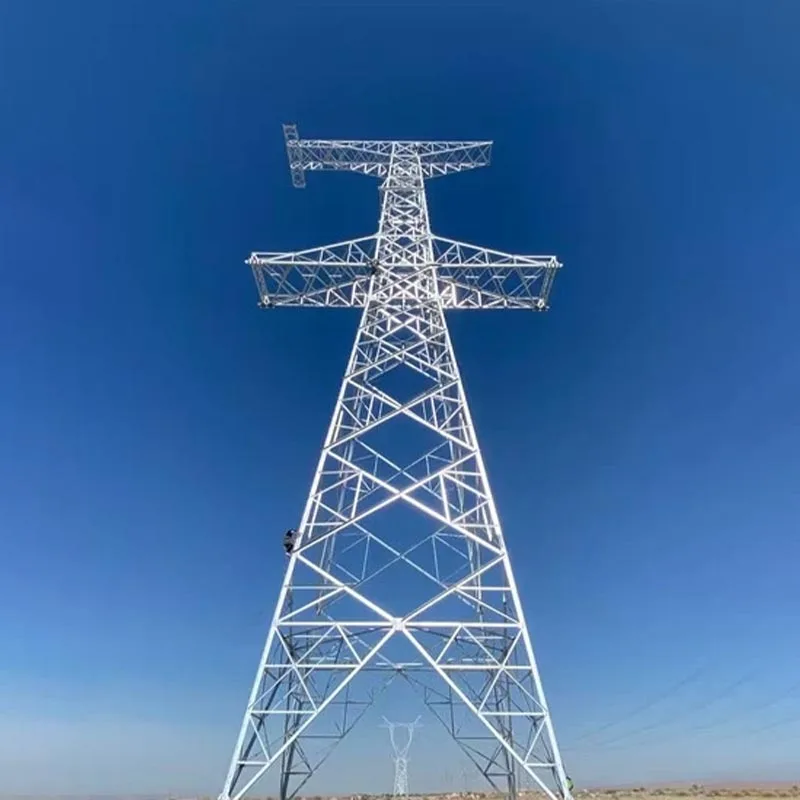

Szög acél fázisváltó torony
A szögacél fázisváltó tornyok speciális rácsszerkezetek nagyfeszültségű/extra-nagyfeszültségű (EHV) váltakozó áramú távvezetékekhez, szabványos szögacélból, csavarozással. Egyesítik a hagyományos szögacél tornyok mechanikai stabilitását a háromfázisú vezetéktranszponálás kulcsfontosságú funkciójával. Ha átfogó megoldást szeretne találni projektjére, lépjen kapcsolatba az Anbanggal.

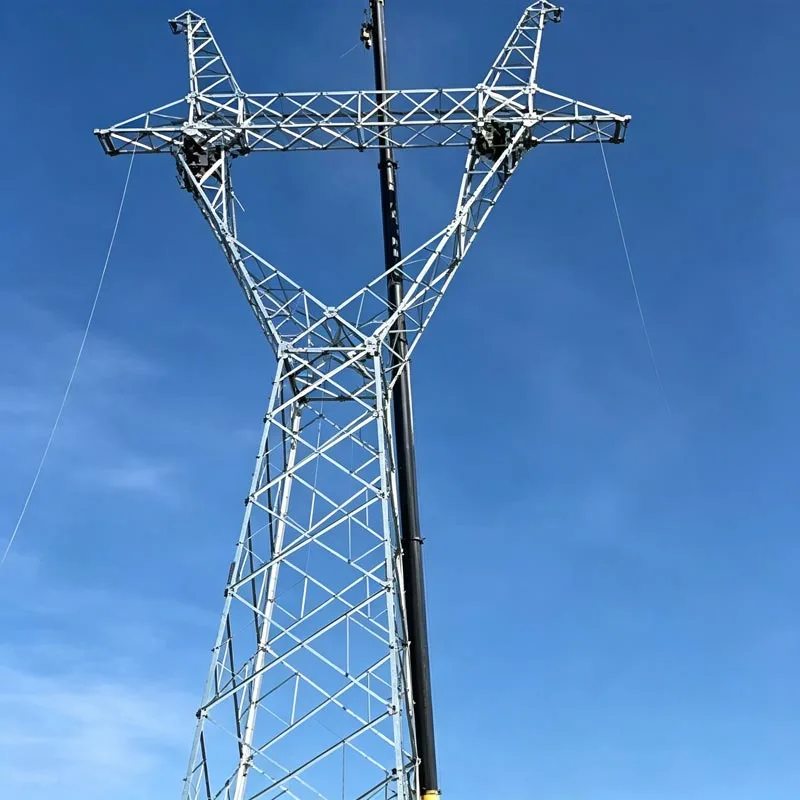

Horganyzott szögacél erőátviteli torony
A Qingdao Anbang gyár által gyártott horganyzott szögacél erőátviteli tornyok rácsos acélszerkezetek, amelyeket széles körben használnak az elektromos hálózatok felsővezetékeinek támogatására. A melegen hengerelt szögacél profilokból készült és tűzihorganyzással védett tornyok nagy mechanikai szilárdságot, kiváló korrózióállóságot és hosszú élettartamot (általában 40-50 év) kínálnak. Nyitott rácsos kialakításuk minimalizálja a szélterhelést, miközben maximalizálja a szerkezeti hatékonyságot, így alkalmasak különféle feszültségszintekhez (10 kV-tól 800 kV felettiig) és terepviszonyokhoz.
Megbízható Szög acél transzpozíciós torony gyártóként és beszállítóként Kínában rendelkezünk gyárunkkal. Ha minőségi és tartós termékeket szeretne vásárolni, forduljon hozzánk bizalommal.
