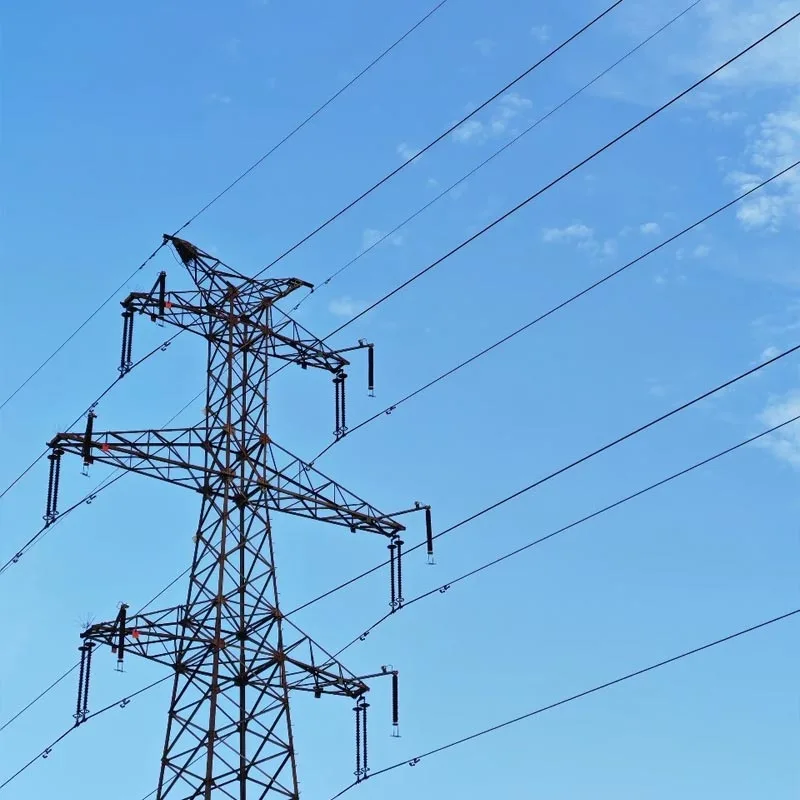

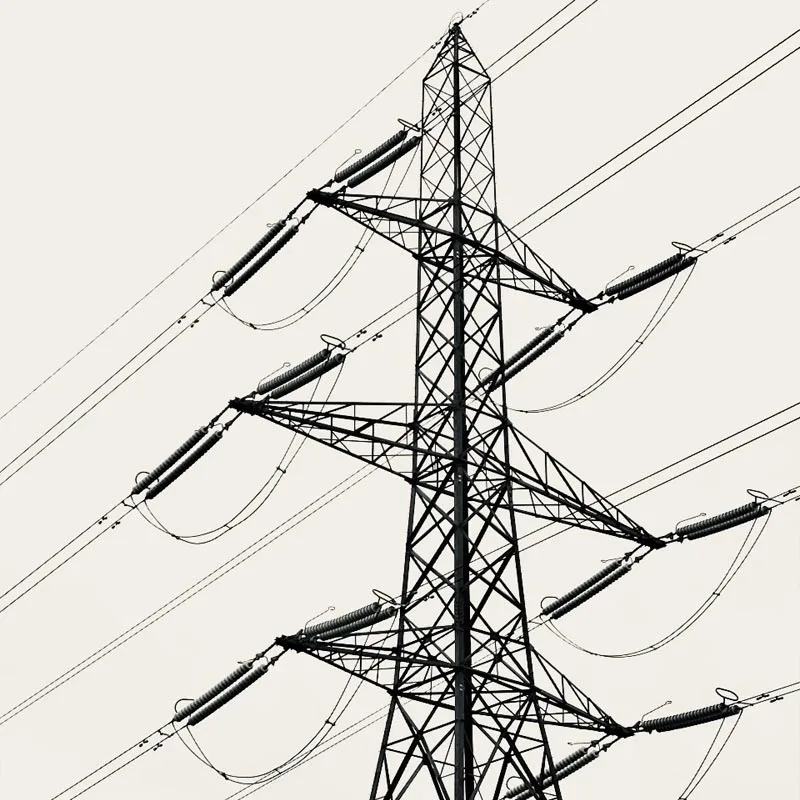

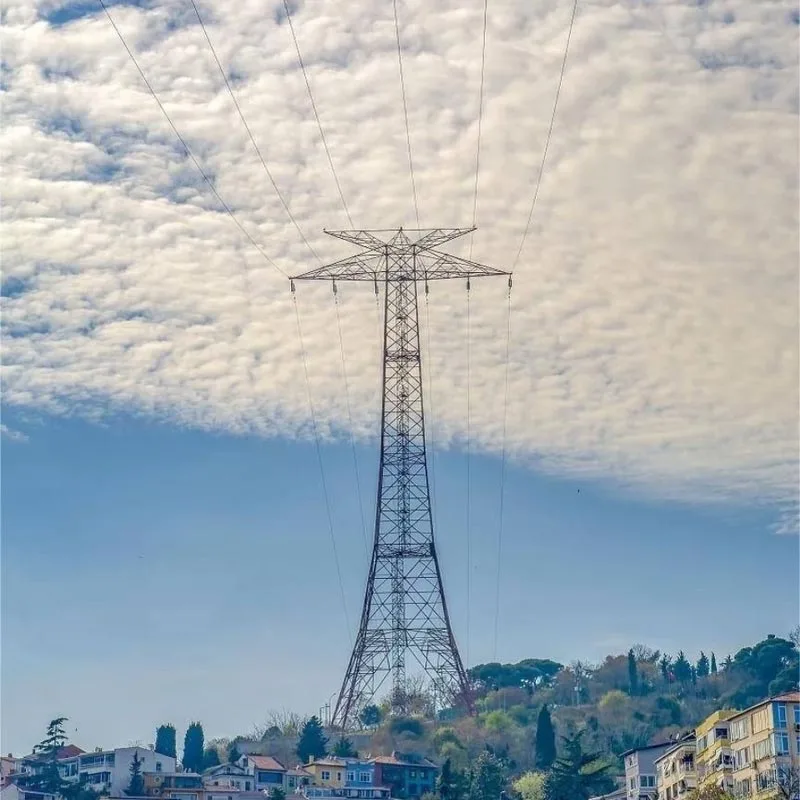

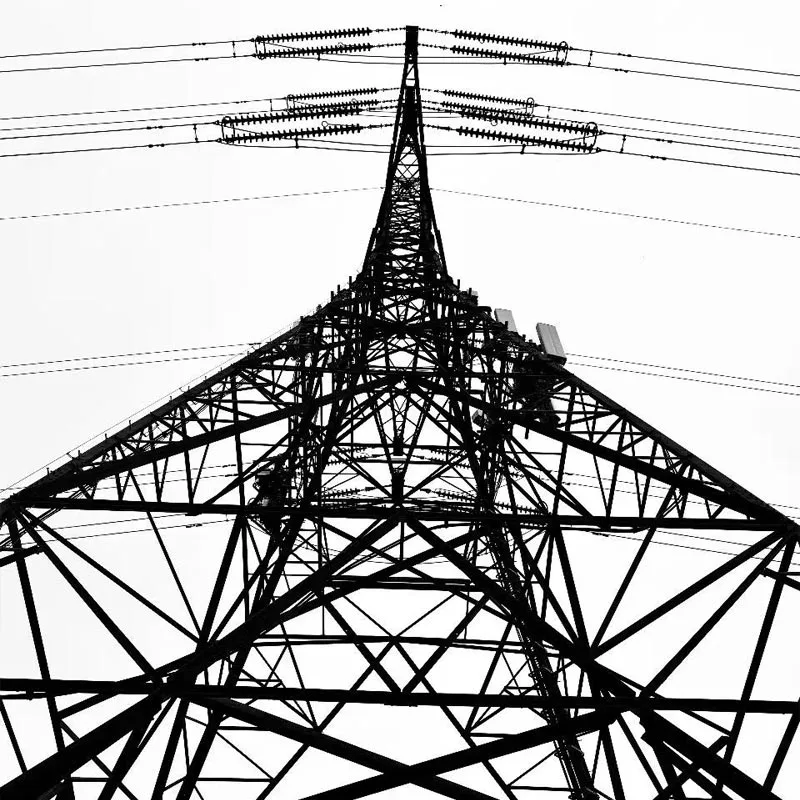

Nagyfeszültségű acélcsőtorony

A Qingdao Anbang New Energy nagyfeszültségű acélcsőtorony egy magátvitelt támogató berendezés, amely integrálja "tervezés-gyártás-telepítés-szolgáltatás". Kifejezetten 10kV-1000kV nagyfeszültségre tervezték, ultra-nagyfeszültségű (UHV) és az extra nagyfeszültségű távvezetékeket, több szerkezeti típust is lefed, beleértve a rácsos típust, egyoszlopos kúpos típus, és keskeny talpú kombinált típus.

A "2022-es év 10 legjobb acélcsőoszlop-vállalkozásaként" a társaság 20 alapvető szabadalomra, 50 000 tonnás éves termelési kapacitásra és nemzeti/ipari tanúsítványokra támaszkodik szabványok, mint például a GB/T 2694 és a GB 50205.

A termék Q355B/Q420/Q460 minőségű nagy szilárdságú acélt használ, tűzihorganyzás korróziógátló, szabadalmaztatott hegesztési technológia és megerősített szerkezeti kialakítás.

Működhet stabilan összetett forgatókönyvekben, például tájfunnak kitett területeken, erős jegesedési területeken és korlátozott városi folyosókon, biztonságos és megbízható energiaátviteli megoldások az energia, a kommunikáció, az ipari és egyéb területeken, és rendelkezik ügyfelek százait szolgálta ki sikeresen világszerte. Mindkettő nagy dicséretet kapott az ügyfelektől.

Alapvető előnyei

Szabadalmaztatott felhatalmazás a stabil szerkezetért

Az alapvető szabadalmak kizárólagos tulajdonjoga, beleértve "Megerősített szerkezet a hatalomért Toronyacél alkatrészek" és „Speciális hegesztőberendezés szögacél toronytalphoz". Háromszög alakú stabil támasztékon keresztül kialakítás és lyukmentes megerősítési technológia, a teherbírás megnövekedett anélkül, hogy a test szilárdságát károsítaná.

A a hegesztőkészülék acéllemezek különféle specifikációihoz igazítható; a hegesztések roncsolásmentesen mennek keresztül tesztelés, nagy ízületi merevség és minimális excentricitás biztosítása. Szélvibrációs és jégmentesítő képességei igen jelentősen felülmúlja a hagyományos termékeket.

Nagy szilárdság és korrózióállóság a hosszabb élettartam érdekében

A fő anyagok alacsony ötvözetűek nagy szilárdságú acél. A a tűzihorganyzott bevonat vastagsága nem kevesebb, mint 85 μm, és a zárt acélcső szerkezet hatékonyan megakadályozza víz és por felhalmozódása, így több mint 30 év korróziógátló élettartam érhető el.

Szigorúan ellenőrzött rúd hajlítás fok (≤2‰ hosszúság) és oválisság (≤2D/1000) biztosítják az alkalmazkodóképességet a zord környezetekhez, például a magas sópermethez part menti területek, erős szél és homok Kína északnyugati részén, a napi karbantartási munka csak 1/3-a hagyományos vastornyok.

Forgatókönyvi alkalmazkodás optimális alapterülettel

Többféle szerkezeti lehetőség áll rendelkezésre (keskeny bázisú kombinált típus, egyoszlopos kúpos típus). Az egycsöves toronyhoz csak köralapozásra van szükség, ami tovább csökkenti az alapterületet több mint 60% a szögacél tornyokhoz képest, kiválóan alkalmas városi villamosenergia-hálózat átalakítására, ipari parkokra és egyéb folyosó-korlátozott forgatókönyvek.

Az áramvonalas acélcső keresztmetszete alacsony szélellenállási együtthatóval rendelkezik, a szélterhelés 30%-os csökkentése tájfunnak kitett területeken és hosszú fesztávú szakaszokon (folyó/kanyon kereszteződések). UHV forgatókönyvek esetén a a torony magassága elérheti a 130 métert és a torony tömege a 260 tonnát, megfelel a kettős áramkörű teljesítmény követelményeinek átvitel.

Teljes láncú szolgáltatás a hatékony szállításért

Kulcsrakész szolgáltatást nyújt a "testreszabott tervezési gyárban". előregyártás helyszíni összeszerelés”. Az 50 000 ㎡ gyártási bázis garantálja a gyors tömegtermelést.

Elfogadás finomított építési sémák, például nagy szilárdságú nylon kötélemelés, a beépítési ciklus 20%-kal rövidebb, mint a ipar átlagos. A teljes folyamatra kiterjedő műszaki támogatást biztosítunk, beleértve az alapozás tervezését és az alkatrészek adaptálását.

Alkalmazási forgatókönyvek

Erőátviteli mező: 110kV-1000kV UHV/extra nagyfeszültségű távvezetékek ill. alállomási szerkezetek, különösen alkalmas régiók közötti energiaátviteli projektekhez Belső-Mongóliában, Guangxiban és más régiókban.

Városi és ipari forgatókönyvek: Városi elektromos hálózat korszerűsítése, ipari park áramelosztás, és 10kV-os teljesítmény töltő- és csereállomások átviteli projektjei. A keskeny bázisú kialakítás csökkenti a telekszerzési költségeket és alkalmazkodik a sűrű épületkomplexum környezetéhez.

Összetett éghajlat és terep: tájfunnak kitett part menti területek, erős jegesedés délnyugaton Kína, erős szél sebességi területek Góbi északnyugati részén, valamint nagy fesztávú átviteli szakaszok, például folyó/kanyon kereszteződések.

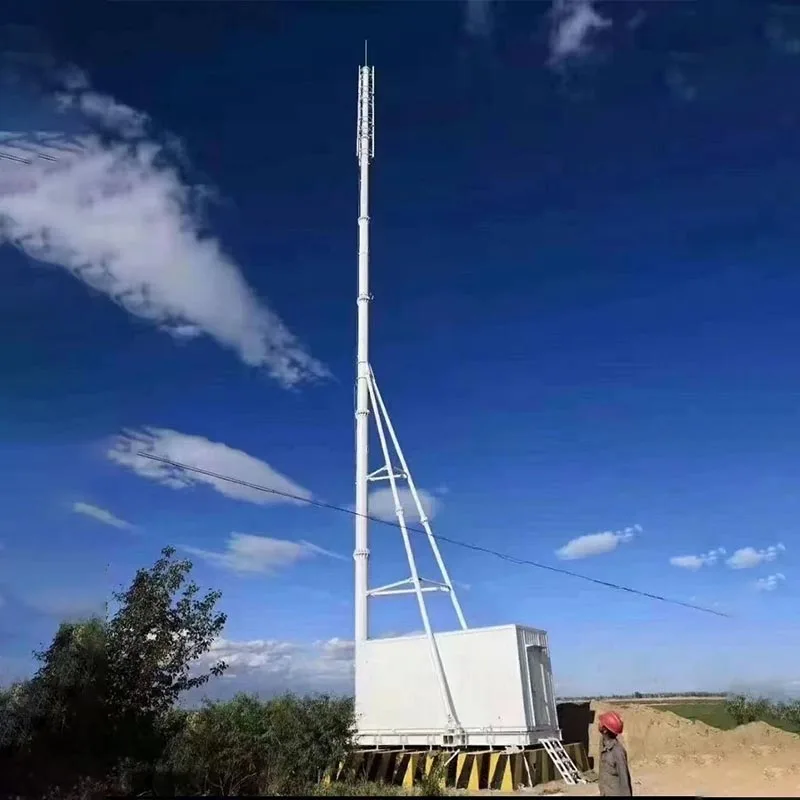

Több iparágra kiterjedő alkalmazkodás: Kommunikációs bázisállomás támogatás, rádió és televízió tornyok, ill különleges erő átviteli létesítmények a katonaság számára. Különféle specifikációjú, testreszabható toronyszerkezetek állnak rendelkezésre konkrét igények kielégítésére.

Műszaki adatok Paraméterek

Gyakran Ismételt Kérdések (GYIK)

1. A nagyfeszültségű acél csőtornyok költsége magasabb, mint a hagyományos szögacél tornyoké?

A kezdeti gyártási költség valamivel magasabb, de az átfogó költség előnyösebb! Az acél A csőtorony könnyebb (30%-os súlycsökkenés azonos terhelés mellett), amivel csökkentik az alapozási költségeket 20-40%.

Az akár 30 éves korróziógátló élettartamnak köszönhetően a későbbi karbantartási költség csak 1/3-a hagyományos szögletes acél tornyok. Ezenkívül kompakt alapterülete jelentősen csökkenti a telekszerzési költségeket városi területeken, ami sokkal magasabb költséghatékonyságot eredményez a hosszú távú használat során.

2. Hogyan biztosítható a torony stabilitása és biztonsága az UHV hosszú fesztávú projektekben?

Az UHV nagy fesztávú tornyok rácsos megerősített szerkezeteket alkalmaznak, a fő anyagok Q460 nagyszilárdságú acélból készülnek. Az erőeloszlást 3D végeselem-elemzés optimalizálja, az illesztéseket pedig metszésponttal rögzítjük. vonalhegesztés és karimás csatlakozás, ≤3 mm excentricitással. Szállítás előtt 1:10 méretarányú modell szélcsatorna tesztek és terhelési határvizsgálatokat végeznek.

Helyszíni telepítés után ultrahangos hibaérzékelés és általános függőleges helyzet ellenőrzést végeznek az 1000 kV UHV erőátviteli terhelési követelményeknek való megfelelés érdekében. A termék rendelkezik stabilan működik több folyón átívelő UHV projektben.

3. Hogyan kell elvégezni a napi karbantartást és mi a karbantartási ciklus?

A karbantartás egyszerű és kényelmes! Évente egyszer javasolt rendszeres ellenőrzést végezni: ellenőrizze a a csavarok feszességét, a zuhanásgátló sínek érzékenységét (ha van) és a torony körüli akadályokat.

A korróziógátló bevonat javítását 5-8 évente kell elvégezni a környezeti feltételeknek megfelelően. A a zárt acélcső szerkezet megakadályozza a belső korróziót, így nincs szükség gyakori nagyjavításra és jelentősen csökkenti a karbantartási munkaterhelést.

4. Támogatott-e az egyedi tervezés, és mi a szállítási ciklus?

A teljes forgatókönyv testreszabása elérhető! A toronyszerkezet feszültségszintnek, terhelésnek megfelelően testre szabható követelmények, terep és éghajlat, alapterületi korlátozások és egyéb paraméterek.

A normál szállítási ciklus termékek 15-30 nap; nagy UHV tornyok vagy egyedi termékek esetében a ciklus projekt alapján egyeztethető léptékben. A cég éves 50 000 tonnás termelési kapacitása biztosítja a gyors tömeggyártást és szállítást.
