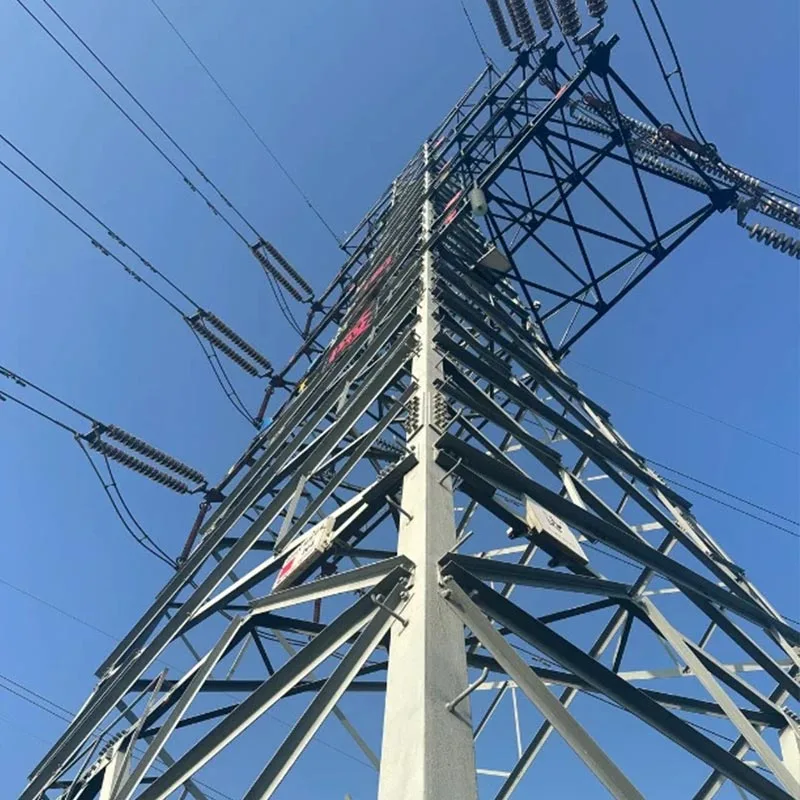

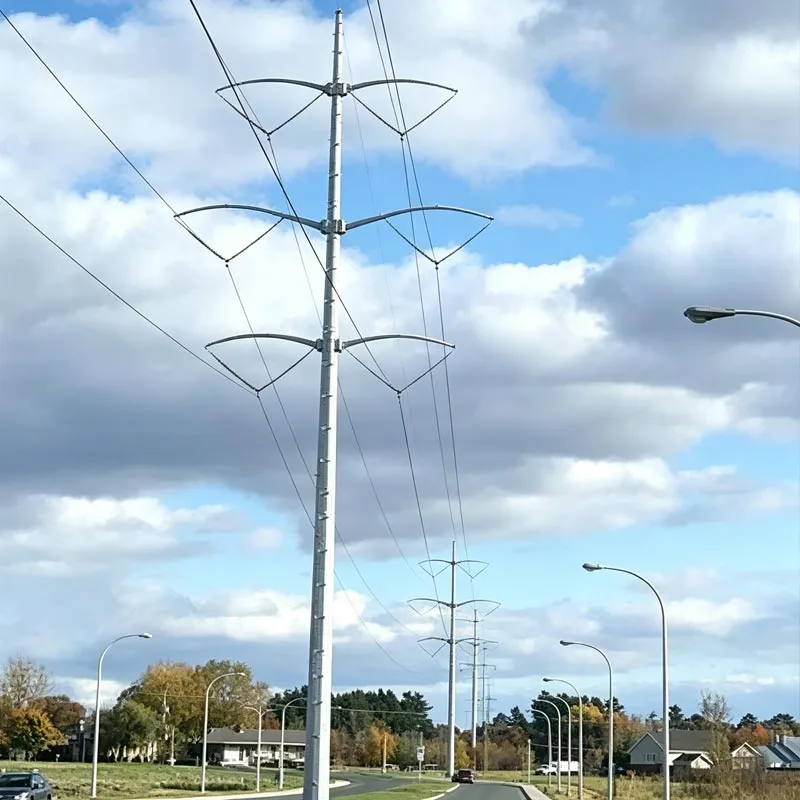

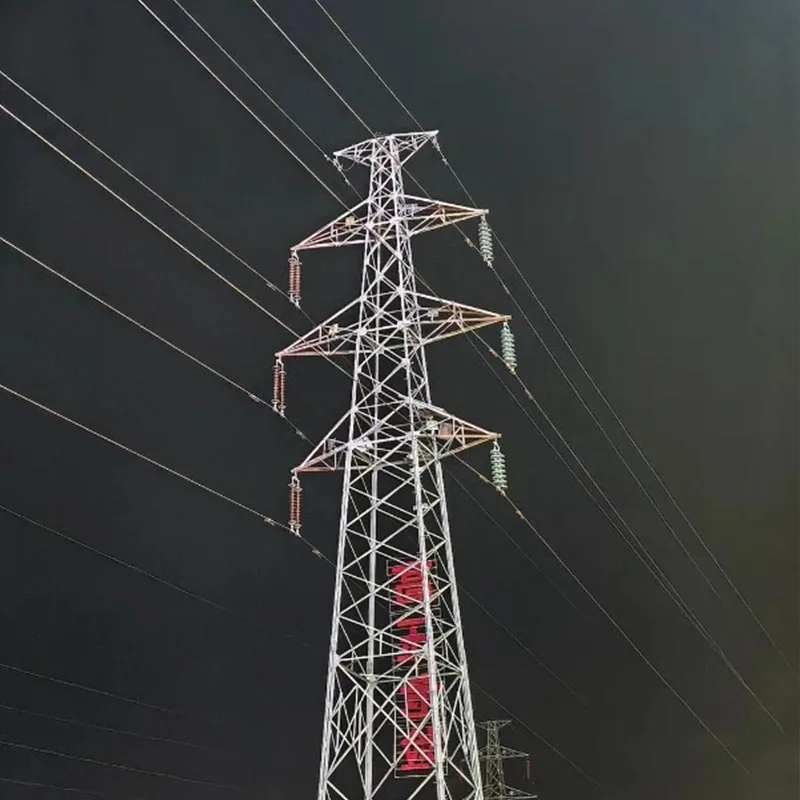

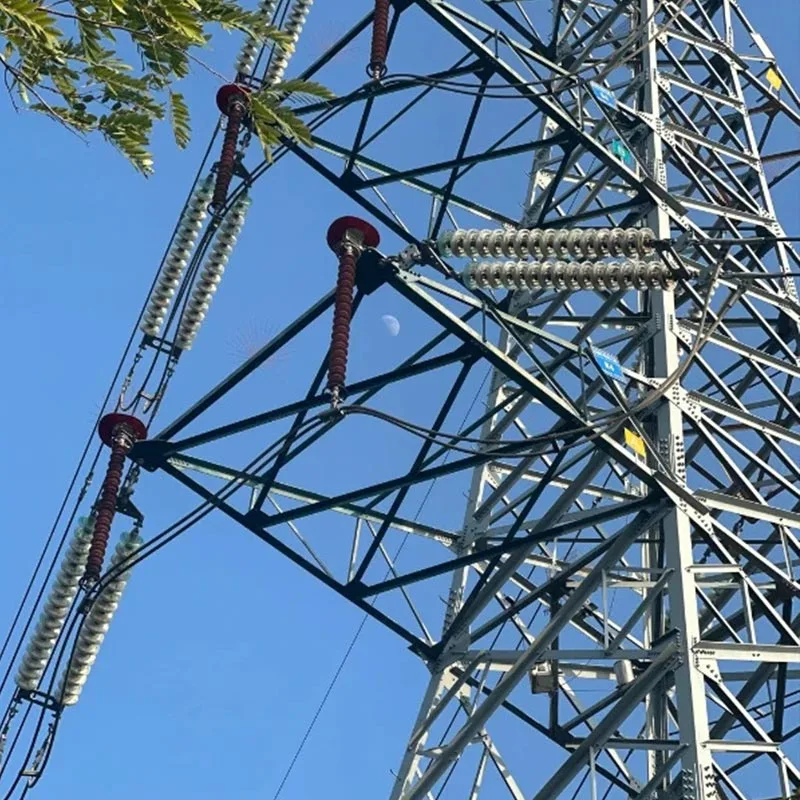

Nagyfeszültségű horganyzott acél csőtorony

A Qingdao Anbang New Energy nagyfeszültségű horganyzott acélcsőtornyai speciálisan magtartó acélszerkezetek 110kV-1000kV nagyfeszültségű és ultranagy feszültségű átviteli projektekhez fejlesztették ki.

A termékek a kiváló minőségű Q345B/Q355B nagyszilárdságú acél, precízen hegesztve és teljesen automatizált tűzihorganyzással kezelve eljárás a hosszan tartó korrózióállóság érdekében.

Olyan előnyökkel rendelkeznek, mint a nagy szerkezeti merevség, az erős szél és földrengésállóság, helytakarékos és hosszú élettartam.

Közvetlenül a helyiek által szállított referenciatermékként Kínai gyár, ezek a nagyfeszültségű horganyzott acélcső tornyok teljes mértékben megfelelnek a nagy távolságú, nagy kapacitású teljesítménynek átviteli követelmények bonyolult terepen és zord éghajlaton.

Miért válassza az Anbang nagyfeszültségű horganyzott acél csőtornyokat?

Gyári erő, szabályozható minőség: A Qingdao Anbang szabványos gyártási bázissal rendelkezik nagyfeszültségű horganyzott acélcsőtornyok teljes folyamattól független gyártása – acéllemez vágásból, hengerlés és hegesztés tűzihorganyzásig, összeszerelés és ellenőrzés – az ISO9001 minőségbiztosítási rendszer végrehajtása minden torony megfelel a pontossági szabványoknak és a stabil teljesítménynek.

Nagy szilárdságú anyagok, biztonságosak és megbízhatóak: A fő anyagok a Q345B ill magasabb minőségű nagy szilárdságú acél. A nagyfeszültségű horganyzott acélcsőtornyok kiváló hajlítást, csavarodást, és jegesedésállóság, akár 8 fokos szeizmikus intenzitásra, szélsőséges körülmények között pedig 35-40 m/s szélállóságra tervezve feltételeket, biztosítva a nulla rejtett kockázatot a hosszú távú működés során.

Hot-dip eljárás, hosszan tartó korrózióállóság: A nemzeti szabvány szerinti tűzihorganyzás alkalmazása eljárás, ≥ 85 μm cinkréteg vastagság mellett a nagyfeszültségű horganyzott acél csőtornyok kültéri korrózióálló élettartama több mint 30 év.

A hagyományos bevonatokhoz képest a teljes életciklus-karbantartási költség több mint 60%-kal csökkent.

Nagymértékben testreszabható, erős alkalmazkodóképesség: A szerkezetek testreszabhatók a feszültségszintek szerint (110kV-1000kV), toronymagasságok (30-120m) és terepkörnyezetek, a tornyok teljes választékát biztosítva, beleértve egyenes tornyok, szögtornyok, végtornyok és feszítőtornyok.

Teljes láncú szolgáltatás, gondtalan szállítás: Tervezés, gyártás, szállítás integrálása, nagyfeszültségű horganyzott acélcsőtornyok beszerelése, vevőszolgálata – követi a szakmai csapat a teljes folyamaton keresztül, 30%-kal lerövidítve a projektciklusokat, és kielégítve az ügyfelek egyablakos beszerzési igényeit.

Kiválasztási útmutató

A kiválasztás általános elvei

A nagyfeszültségű horganyzott acél csőtornyok kiválasztásakor elsőbbséget kell adni a négy fő tényezőnek: feszültség szint, vonalszög, domborzati és meteorológiai viszonyok, a talajviszonyokkal és az építési környezettel együtt átfogóan határozza meg a torony típusát.

A Qingdao Anbang gyár egy-egy mechanikai ellenőrzést és személyre szabott választék a nagyfeszültségű horganyzott acélcsőtornyok biztonságának, gazdaságosságának és megfelelőségének biztosítása érdekében.

Kiválasztás feszültségszint szerint

110 kV-os távvezetékek
Ajánlott: Könnyű, egyenes nagyfeszültségű horganyzott acélcsőtornyok, kis szögű acélcsőtornyok
Közös magasság: 21-42 m
Alkalmazható: Városi elosztó hálózatok, ipari parkok, megújuló energia gyűjtővezetékek

220 kV-os átviteli vezetékek
Javasolt: Szabványos egyenes / feszültségálló nagyfeszültségű horganyzott acélcsőtornyok, keskeny talpú acélcső tornyok
Közös magasság: 30-63 m
Alkalmazható: Regionális gerinchálózatok, városi gyűrűhálózatok, folyó- és útkereszteződési projektek

500 kV feletti ultra/extra magas feszültség
Javasolt: Nagy terhelésnek ellenálló nagyfeszültségű horganyzott acélcsőtornyok, kétkörös / többkörös acélcső tornyok
Közös magasság: 54-100 m
Alkalmazható: Tartományokon és régiókon átívelő átvitel, nagy fesztávú vezetékek, jelentős megújulóenergia-exportfolyosók

Kiválasztás vonalfüggvény szerint

Egyenes tornyok: szög nélküli vagy 5°-nál kisebb szögű egyenes vonalakhoz használható, könnyű, olcsó, gyorsan megépíthető

Szög tornyok: 5°–90° szögű vonalakhoz használható, ellenáll az oldalirányú feszültségnek, erősebb szerkezeti merevséggel

Feszítő tornyok: Vonalszakaszokhoz, vezetékszakadás elleni védelemhez, nagy feszültségű területekhez használható, elbírja a vezeték teljes feszültségét vonalbiztonsági redundancia biztosítása

Terminál tornyok: Vonalállomási bejáratoknál, alállomások kezdő/végpontjainál használatos, egyoldali nagy igénybevétel, a megerősített szerkezet kialakítása

Nagy fesztávú tornyok: Folyók, autópályák, vasutak, völgyek átkelésére használható, rendkívül nagy szilárdságú acélból készült vastag horganyzás, kiváló szél rezgésállóság

Kiválasztás domborzat és környezet szerint

Hegyi / dombos terep meredek lejtőkkel, nehéz szállítás → használjon szekcionált nagyfeszültségű horganyzott acélcsövet tornyok, könnyű, egy darabból álló, könnyen emelhető, kis alapterületű

Magas korróziós és páratartalmú tengerparti / sópermetes területek → használjon vastag cinkrétegű nagyfeszültségű horganyzott acélt csőtornyok, cinkréteg ≥100μm, jelentősen meghosszabbítja a korróziógátló élettartamot

Erős jegesedés / jéggel borított területek, ahol jégvastagság >10 mm → használjon megerősített nagyfeszültségű horganyzott acélcsövet tornyok, növelik a fő anyag keresztmetszetét, javítják a jég elleni túlterhelési képességet

Erős szél/tájfun területeken a tervezett szélsebesség >35 m/s → használjon nagy szélálló, nagyfeszültségű horganyzott acélt csőtornyok, optimalizálja a kúposságot és szerkezetet a szélterhelés csökkentése érdekében

Városi/parkos területek korlátozott helyekkel és magas esztétikai igényekkel → használjon keskeny talpú nagyfeszültségű horganyzottat acélcső tornyok, kis helyigény, egyszerű és esztétikus kialakítás

Kiválasztás az áramkörök száma szerint

Egy áramkör: Hagyományos nagyfeszültségű horganyzott acél csőtornyok, egyszerű szerkezet, optimális gazdaságosság

Kettős áramkör: Kettős áramkörű nagyfeszültségű horganyzott acél csőtornyok, takarítanak meg helyet a folyosókon, alkalmasak városi használatra területeken és földhiányos régiókban

Több áramkör / több áramkör ugyanabban a toronyban: Ultra-nagyfeszültségű sűrű folyosókhoz használjon többáramkört nagy teherbírású nagyfeszültségű horganyzott acélcsőtornyok.

GYIK

Melyek a nagyfeszültségű horganyzott acélcsőtornyok előnyei a szögletes acél tornyokhoz képest?

A nagynyomású horganyzott acélcső tornyok nagyobb keresztmetszeti hajlítási merevséggel és kisebb szélállósággal rendelkeznek együttható, ami erősebbé teszi őket széllel és földrengéssel szemben; által igényelt földterületnek csak 1/3-1/2-ét foglalják el szögletes acél tornyok, földköltségek megtakarítása; szép megjelenésűek, hosszabb a korrózióállósági élettartamuk és alacsonyabbak karbantartási követelmények.

Hogyan biztosított a tűzihorganyzás minősége? Mennyi az élettartama?

Az Anbang nagynyomású horganyzott acélcső tornyok a GB/T 13912 nemzeti szabvány szerinti tűzihorganyzási eljárást használják, ≥85 μm cinkréteg vastagsággal, és minden egységet harmadik fél tesztel.

Normál kültéri körülmények között a a korrózióállóság élettartama ≥30 év, a teljes tervezési élettartam pedig ≥50 év.

Milyen a nagynyomású horganyzott acélcsőtornyok gyártási ciklusa és telepítési nehézségei?

A hagyományos nagynyomású horganyzott acélcsőtorony egyetlen tételes gyártási ciklusa 15-30 nap; azt szegmentált karimás csatlakozásokat és helyszíni csavarszerelést használ, nem igényel nagy vagy összetett felszerelést. Normális építési csapatok irányítással végezhetik el a telepítést, ennél 50%-kal magasabb beépítési hatékonysággal szögletes acél tornyok.

Testreszabhatók-e a nagynyomású horganyzott acélcsőtornyok speciális terepre?

Igen. Olyan körülmények alapján, mint a nagy tengerszint feletti magasság, erős jég, part menti sópermet és földrengésveszélyes területek, a a nagynyomású horganyzott acélcső tornyok anyaga, falvastagsága, alapozási típusa és szerkezeti szilárdsága módosítható, és erre a célra kialakított tervezési megoldás is biztosítható.

Milyen szolgáltatásokat tartalmaz a nagynyomású horganyzott acélcső tornyok vásárlása?

Tartalmazza a tervezést, a gyártást, a szállítást, a helyszíni telepítési útmutatót, az 5 év garanciát és az élettartamot értékesítés utáni szolgáltatás. A teljes műszaki dokumentáció rendelkezésre áll, beleértve a vizsgálati jelentéseket, a tanúsítványokat megfelelőségi és mechanikai számítási könyvek.
