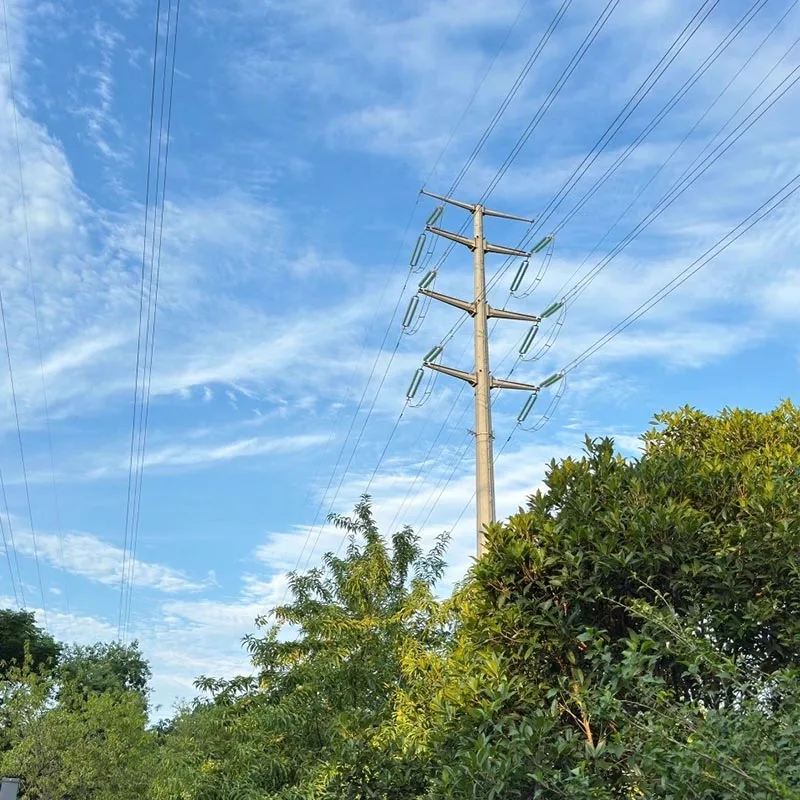

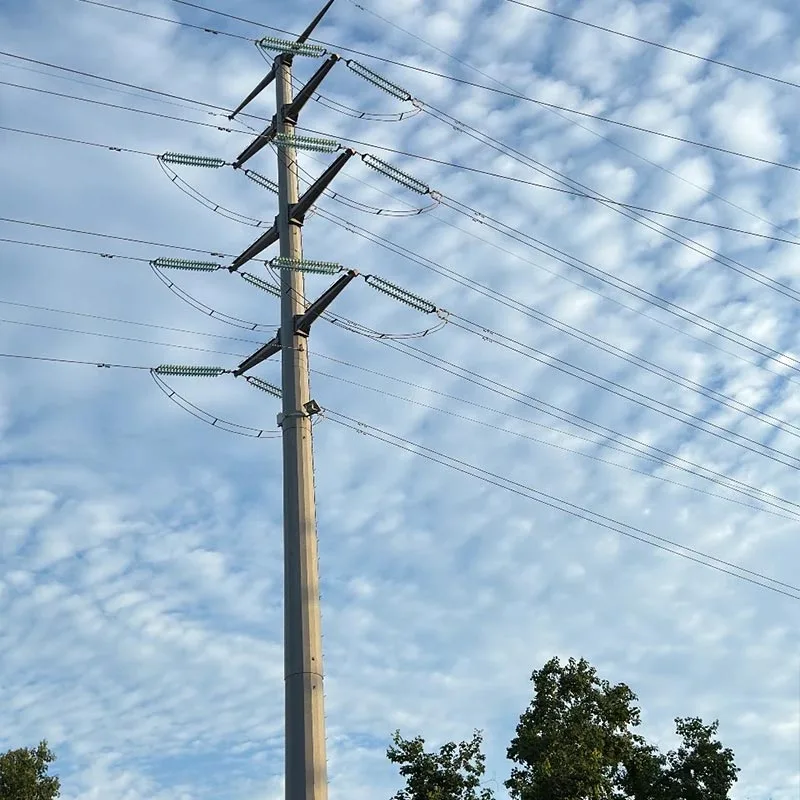

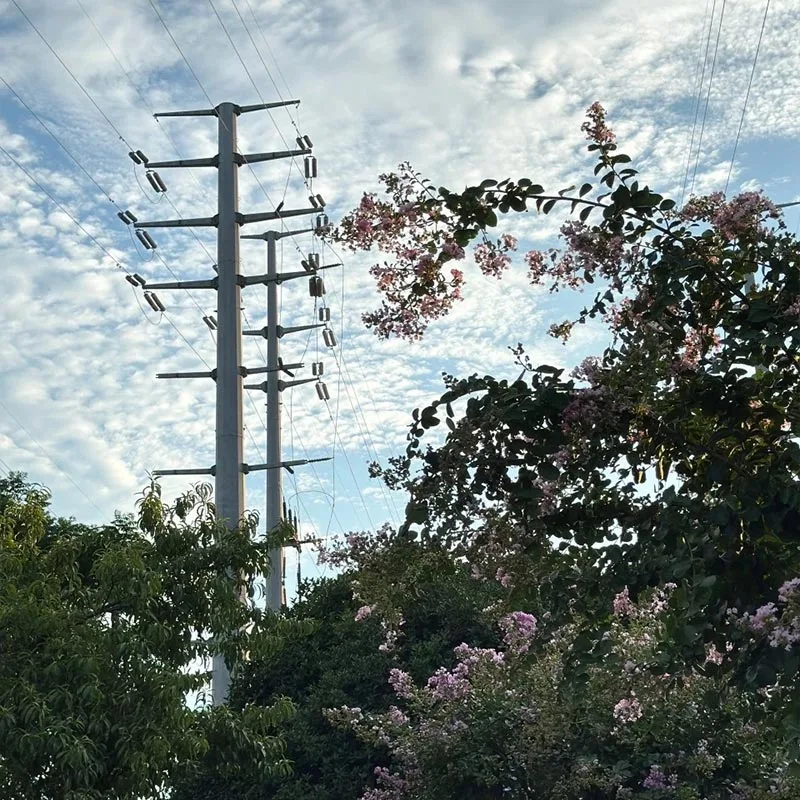

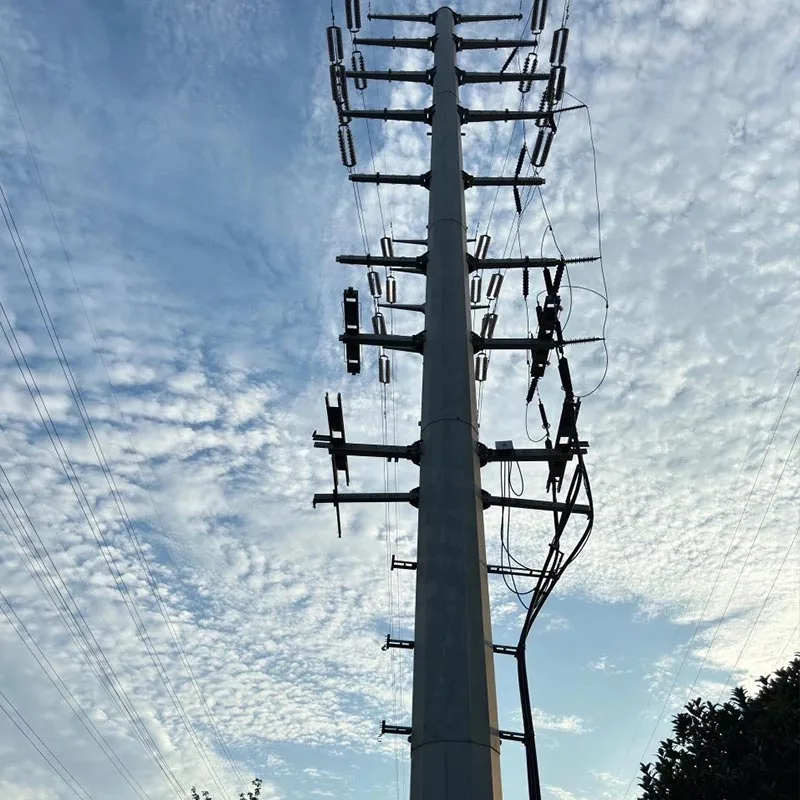

Horganyzott acélcsöves erőátviteli torony

A Qingdao Anbang New Energy horganyzott acélcsöves erőátviteli tornyai Q355B/Q420 nagy szilárdságú acélcsöveket használnak alapként anyag, amelyet átfogó tűzihorganyzási eljárással dolgoztak fel, és kúpos/többoldalas csővel tervezték szerkezetek.

Olyan előnyöket kínálnak, mint a kiváló korrózióállóság, szerkezeti stabilitás, hatékony telepítés, és kompakt földhasználat. A termékeket széles körben használják városi villamosenergia-hálózatokban, hegyi átvitelben, part menti és ipari környezetben szennyezett területek, amelyek extrém körülmények között is képesek hosszú távú stabil szolgáltatásra, és alapvető támogató berendezések modern átviteli projektek.

A termék előnyei

Magas Tartósság

A horganyzott acélcsöves erőátviteli tornyok általános melegmerítésűek horganyzás, ≥85μm cinkréteg vastagsággal, fizikai szigetelést és elektrokémiai védelmet is képez.

A szabadban élettartama meghaladja a 30 évet, alkalmas zord környezetre, például tengerparti területekre, magas sótartalmú ködre és ipari területekre szennyezés.

Stabil szerkezet

A cső alakú szakaszok egyenletes feszültségeloszlással és nagy hajlítással rendelkeznek merevség. A szélellenállási együttható 20-40%-kal alacsonyabb, mint a szögletes acél tornyoké.

Kibírja a 11-es szintet szelek, 8-as erősségű földrengések és erős jégterhelések, kiváló stabilitás extrém körülmények között.

Hatékony konstrukció

Gyárilag előre gyártott szegmentált szerkezet karimás csavarral A csatlakozások lehetővé teszik a gyors helyszíni összeszerelést nagyméretű emelőberendezések nélkül.

Az építési idő lecsökken 50%-kal, jelentősen csökkentve a projekt költségeit.

Széles alkalmazkodóképesség

A horganyzott acélcsöves erőátviteli tornyok kompakt szerkezetűek, takarékosak a föld mintegy 50%-a a hagyományos szögacél tornyokhoz képest.

Alkalmas szűk városi telkekre, hegyekre, tengerpartra területeken és más összetett terepeken, 5 és 150 méter között testreszabható magasságban.

Megbízható minőség

Nagy szilárdságú acélból készült, a gyártás megfelel a nemzeti szabványoknak, mint pl mint GB 50545 és DL/T 5154, teljes folyamat-minőség-ellenőrzéssel, beleértve a hegesztési varratvizsgálatot és a cinkréteg tesztelését. Teljesen minősített, stabil teljesítmény.

Hogyan válasszunk modellt

Válasszon feszültségszint szerint

10kV-35kV: Használjon egykörös horganyzott acél erőátviteli tornyokat, magasság 15-30 m, falvastagság 6-10 mm, alkalmas városi és parki kisfeszültségű vezetékekhez.

110kV-220kV: Használjon kétkörös / többkörös horganyzott acél erőátviteli tornyokat, magasság 30-60 m, falvastagság 10-16 mm, megfelel a közép- és nagyfeszültségű átviteli igényeknek.

500kV és felette: Használjon speciális ultra-nagyfeszültségű horganyzott acél erőátviteli tornyokat, magasság 60-150 m, falvastagság 16-20 mm, alkalmas nagy fesztávú, ultra nagy távolságú átvitelre.

Kiválasztás a környezeti feltételek szerint

Tengerparti / erős korróziós területek: Válasszon nagy korrózióálló horganyzott acél erőátviteli tornyokat, horganyzott bevonat ≥100μm a sópermettel szembeni ellenállás fokozása érdekében.

Erős szél / szeizmikus területek: Válasszon megerősített szerkezeteket, optimalizálja a keresztmetszetet és a falvastagságot a szél javítása érdekében és a földrengésállóság.

Hegyvidéki / Összetett terep: Válasszon könnyű, keskeny talpú horganyzott acél erőátviteli tornyokat az elhelyezéshez szállítási és telepítési feltételek.

Kiválasztás funkcionális célok szerint

Egyenes tornyok: Egyenes vonalszakaszokhoz használható, függőleges és vízszintes szélterhelést viselve.

Feszültség / szög tornyok: Vonalirány-változtatáshoz és feszültség-átalakításhoz használják, kiegyensúlyozatlan feszültség csapágyazására.

Terminál / Crossing Towers: A vonal kezdetére/végére, valamint folyók vagy utak átkelésére használják, magasabb igény esetén teherbírása.

Szolgáltatásaink

Egyedi tervezés: Professzionális csapatunk személyre szabott terveket készít horganyzott acélcsöves erőátviteli tornyokhoz feszültségszintek, terep- és időjárási viszonyok alapján, a különböző projektek igényeinek megfelelően.

Teljes folyamatú intelligens gyártás: Saját, modern, CNC vágással, automata hegesztéssel felszerelt gyárunkkal, és a tűzihorganyzó gyártósorok teljes körű minőségellenőrzést érünk el a nyersanyagoktól a késztermékekig termékek, havi 5000 tonna feletti termelési kapacitással.

Egyablakos kézbesítés: Integrált szolgáltatásokat kínálunk, beleértve a gyártást, a szállítást, a helyszíni telepítési útmutatót, és műszaki képzés, biztosítva a hatékony projektvégrehajtást.

Értékesítés utáni garancia: 15 év garanciát, 24 órás műszaki reagálást és rendszeres ellenőrzést és karbantartás a termékproblémák megoldása érdekében annak teljes életciklusa során.

Használati óvintézkedések

Beszerelés előtt ellenőrizze, hogy a horganyzott acél erőátviteli torony adattáblája megegyezik-e a rajzzal paramétereket, és ellenőrizze, hogy a toronytest, a karimák és a csavarok deformálódtak-e vagy sérültek-e, biztosítva, hogy tartozékok teljesek.

Használjon nylon kötelet az emeléshez, hogy elkerülje a horganyzott bevonat megkarcolását; a függőleges eltérés a telepítés során ≤1/1000 legyen, és a karimás csavarokat a nyomatéknak megfelelően meg kell húzni a megbízható csatlakozás érdekében.

A torony alapozásánál C30-as független betonalapot kell használni beágyazott horgonycsavarokkal és földeléssel ellenállásnak ≤10Ω-nak kell lennie. Rendszeresen ellenőrizze a földelési rendszer hatékonyságát.

A horganyzott acél erőátviteli torony felületén hegesztés vagy vágás szigorúan tilos. Ha módosítás szükséges, a korrózióvédelem érdekében tűzihorganyzással újra fel kell hordani.

Rendszeresen ellenőrizze a cinkbevonat integritását, a csavarok feszességét és a szerkezeti deformációt; be part menti/magas korróziós területeket, hathavonta ellenőrizze, és haladéktalanul javítsa ki a sérült horganybevonatot.

A nem hivatásos személyzetnek szigorúan tilos felmászni a horganyzott acél erőátviteli toronyba. Figyelmeztetés A biztonságos távolság betartásával a torony körül olyan táblákat kell elhelyezni, mint a "Magasfeszültség veszélye, tartsa távol magát".
