330 kV-os átviteli vonal, szögletes acél torony

A Qingdao Anbang New Energy 330 kV-os távvezeték szögletes acél tornya egy nagyfeszültségű átviteli magberendezés a cég által független fejlesztésű és gyártású, a kínai erőépítési igények alapján, és kihasználva a saját gyárának termelési előnyei.

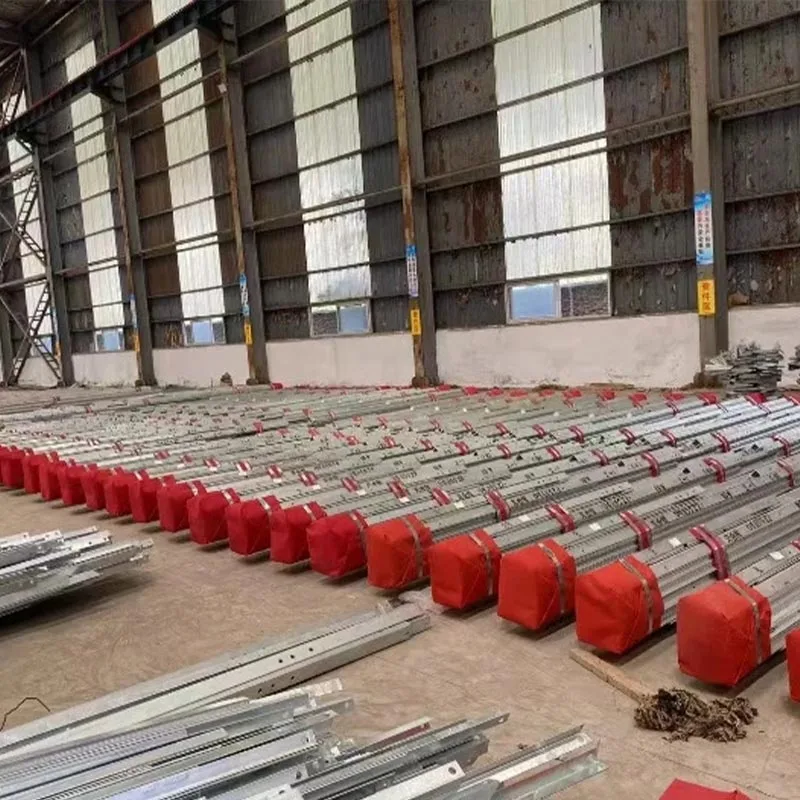

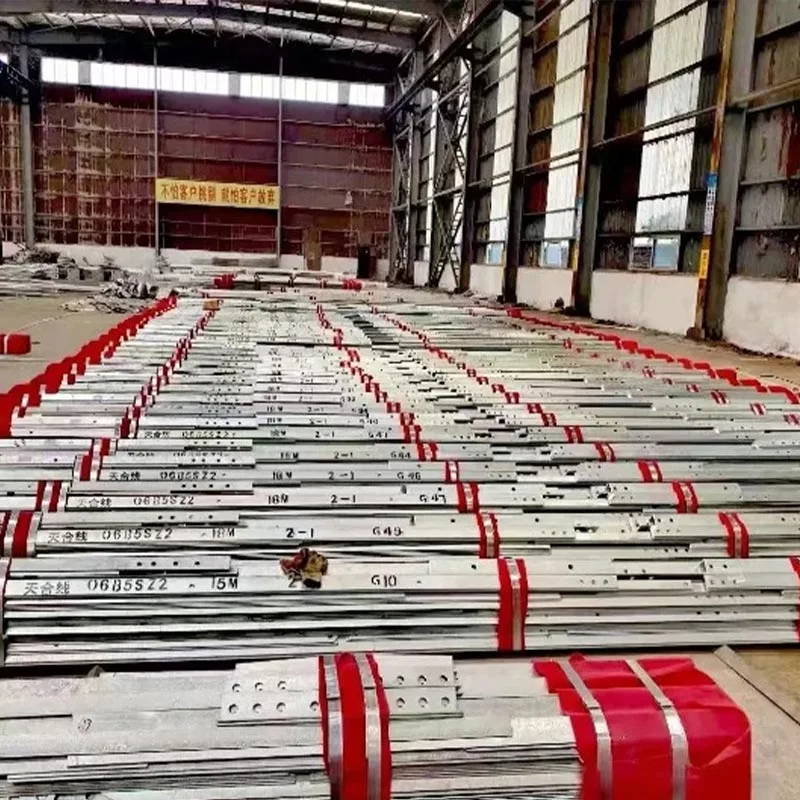

Ez a torony kiváló minőségű szögből készült acél Q235B, Q345B és Q420B, precíz vágással, hegesztéssel, tűzihorganyzással és egyéb szigorúan feldolgozott eljárások.

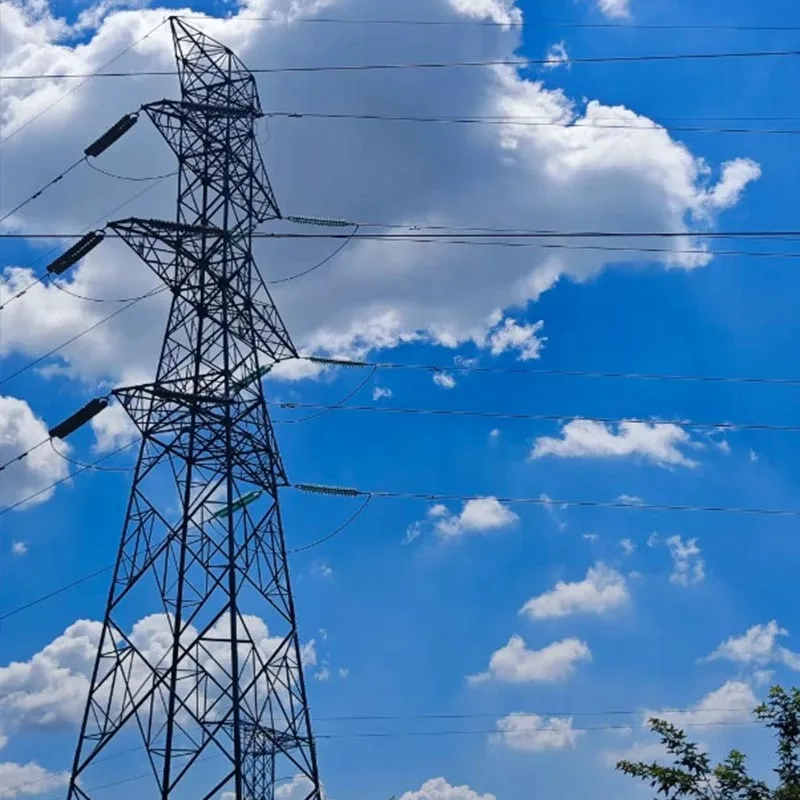

Ez egy rácsos önhordó torony, egy vagy kombinált szögacél keresztmetszetű alkatrészekkel, kompakt szerkezettel, világos erőelosztással és átlátható terhelésátvitellel.

A 330 kV-os távvezeték magcsapágyaként rendelkezik előnyei közé tartozik a nagy szilárdság, nagy stabilitás, szél- és földrengésállóság, korrózióállóság és hosszú élettartam. Alkalmas különféle összetett terepekre, például síkságokra, dombokra, hegyekre és tengerparti területekre.

Találkozik a 330 kV-os nagyfeszültségű távvezetékek vezetőszerelésének és szigetelő felfüggesztésének alapvető követelményei, szigorúan követi a "Felső távvezeték-tornyok tervezési szabványait", és biztonságos, megbízható, gazdaságos és hatékony átfogó megoldás országos és nemzetközi villamosenergia-hálózatok és regionális átviteli projektek, amelyek támogatják a hatékony, régiók közötti energiaforrást átvitel.

Paraméterek specifikációi

Modellválasztási ajánlások

30-40 m-es torony (száraz típus) Alkalmazható forgatókönyvek

Alföldi területek, elővárosi 330 kV-os távvezetékek, alállomási kimenő vezetékek, hagyományos távvezetékek vízszintes fesztáv 200-250 m.

Ajánlott okok: Kompakt szerkezet, kis helyigény, gazdaságos költség, tiszta igénybevétel elosztás, kényelmes telepítés, nincs szükség nagy építőipari gépekre, alkalmas közepes méretű területekre népsűrűség és sík terep. Ez az előnyben részesített modell a 330 kV-os átvitel hagyományos szakaszaihoz vonalak, ésszerű acélfelhasználással és kiemelkedő költséghatékonysággal.

40-50 m-es torony (Csésze típus) Alkalmazható forgatókönyvek

dombos területek, közepes fesztávú távvezetékek (vízszintes fesztáv 250-300 m), kevés folyosószélesség-korlátozású szakaszok, figyelembe véve számlajel interferencia megelőzésére vonatkozó követelmények.

Ajánlott okok: A vezetékek háromfázisú vízszintes elrendezésben vannak elrendezve, ésszerűen megfeszülve, nagy merevség, hatékonyan biztosítja a biztonságos távolságot a 330 kV-os vezeték földelő vezetékei számára, erős szélálló, alkalmas enyhén hullámos terep és szabályozott távvezetéki folyosószélességet igénylő projektek, könnyen telepíthető és fenntartani.

50-70 m-es torony (portál/megerősített típus) Alkalmazható forgatókönyvek

Hegyvidéki területek, távoli régiók, parti erős szél zónák, nagy fesztávú távvezetékek (vízszintes fesztáv 300-400 m), és a meglévő vonalakat keresztező speciális szakaszok.

Ajánlott okok: Erősített szögacél toldást használ, nagy szilárdságú, erős stabilitás, konzerv ellenáll az erős szélnek, erős hónak, sópermetnek és más zord időjárási körülményeknek; az alapozó feszültség ésszerű, alkalmas összetett terepen történő telepítésre, hatékonyan kezeli a teherbírási és katasztrófaállósági problémákat 330 kV-os vezetékek hegyekben és tengerparti területeken. Egyes modellek keresztező toronyként is használhatók.

Testreszabott tornyok Alkalmazható forgatókönyvek

Különleges terep (szigetek, meredek lejtők, mocsarak), speciális terhelések (több berendezés integrálása, nagy fesztávú kereszteződések), különleges időjárás körülmények (erős jégvidékek, erős tájfun területek), és különleges megjelenési (táji integráció) követelmények 330 kV-os távvezeték projektekhez.

Ajánlott okok: A Qingdao Anbang New Energy saját gyára testreszabhatja a 330 kV-os távvezetéket szögacél toronymagasság, szerkezeti forma, anyag, korrózióvédelmi szabványok és teherbírás szerint a megrendelő által megadott projekt rajzokhoz, terepfelmérési jegyzőkönyvekhez, meteorológiai adatokhoz, ajánlattételhez személyre szabott tervezési, gyártási és telepítési útmutatás egyablakos szolgáltatásban, különféle speciális projektek teljesítésével követelményeknek.

Valódi esetek

Gansu Hexi Corridor 330kV átviteli vonal, szögletes acél torony projekt

Projekt áttekintése: 12 db 50 méteres portáltornyot szállítottunk a Gansu Hexi számára Folyosó 330 kV-os távvezeték projekt, helyi száraz, szeles és jeges időjárási viszonyokhoz igazítva, vízszintes öböl távolsága 300 m. Vezeték típusa: 2×LGJ400/35, földelővezeték típusa: JLB20A-120.

Megvalósítási hatás: A tornyok Q345B kiváló minőségű szögacélt és továbbfejlesztett korróziógátló eljárások, sikeresen ellenállnak a 29 m/s-os helyi szélnek és a 10 mm-es jégterhelésnek. A telepítés ideje volt 25%-kal csökkent, és a tornyok a mai napig hibátlanul működtek, hatékonyan csökkentve a helyi vonali folyosók zsúfoltságát, biztosítják a regionális energiaátviteli stabilitást, és nagy dicséretet kapnak a Gansu Electric Power állami hálózatától Társaság.

Shandong Qingdao 330 kV-os alállomás kimenő vonali, szögletes acéltorony projektje

Projekt áttekintése: 8 db 35 méteres portál típusú tornyot biztosított a kimenő számára egy 330 kV-os qingdaói alállomás vonalprojektje, amely összeköti az alállomást a fővezetékkel. A külvárosi terephez igazítva korlátozott területtel és integrált környező környezettel.

Megvalósítási hatás: A termék kompakt szerkezettel és kényelmes telepítéssel rendelkezik, szigorúan ellenőrzi a földet foglalkozás. Függőlegessége és teherbírása megfelel a tervezési szabványoknak, tökéletesen illeszkedik a sebességváltó igényeihez alállomás kimenő vége, hatékonyan biztosítja a 330 kV-os nagyfeszültségű teljesítmény stabil kimenetét, támogatja a Qingdao regionális villamosenergia-hálózata, és az állami hálózat elfogadta.

Shaanxi Weinan 330 kV távvezeték rekonstrukciós szögacél torony projekt

Projekt áttekintése: Részt vett a weinani 330 kV-os Luoling vonaltornyok korszerűsítési és magasságnövelési projektjében, Shaanxi, 9 db 40 méteres megerősített, 330 kV-os távvezeték-szögacél tornyot szállít (beleértve a 4 feszítőtornyot), a régi cementrudak cseréje, valamint az elégtelen biztonsági távolság és a gyenge természetes ellenállás problémáinak megoldása katasztrófák a meglévő vonalakon.

Megvalósítási hatás:A nagy szilárdságnak és stabilitásnak köszönhetően azok voltak sikeresen telepítve folyamatos esős időben, kiválóan ellenáll a heves esőzésnek és erős szél. A rekonstrukció után a vonal üzemi stabilitása nagymértékben javult, hatékonyan megelőzve nagyszabású áramkimaradások, megbízható támogatást nyújtva a henani Lingbao átalakító állomás áramellátásához a Weinan területet, és sikeresen teljesítette a 10 napos intenzív rekonstrukciós feladatot.
