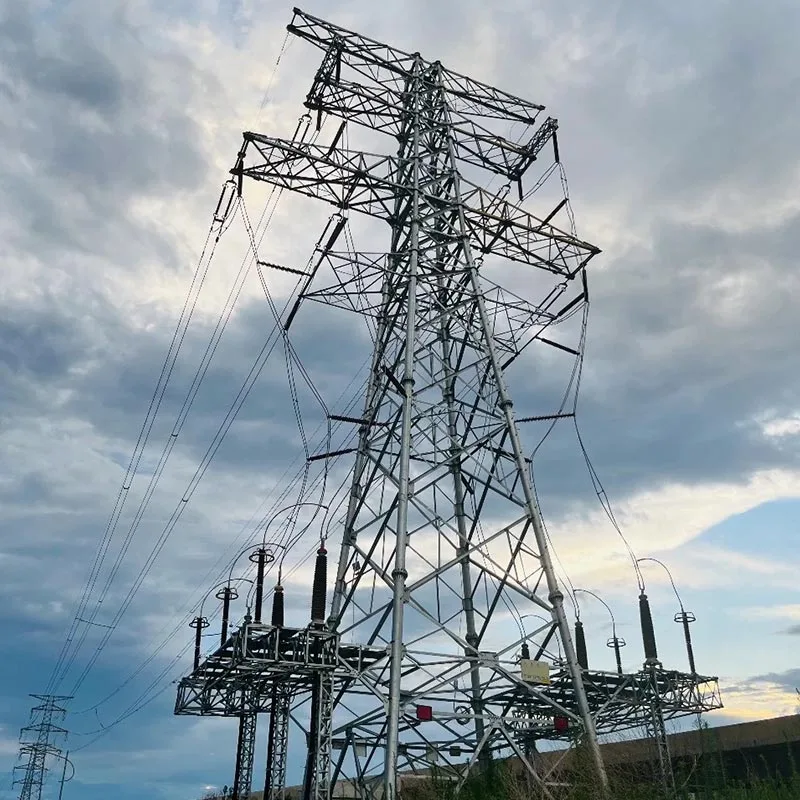

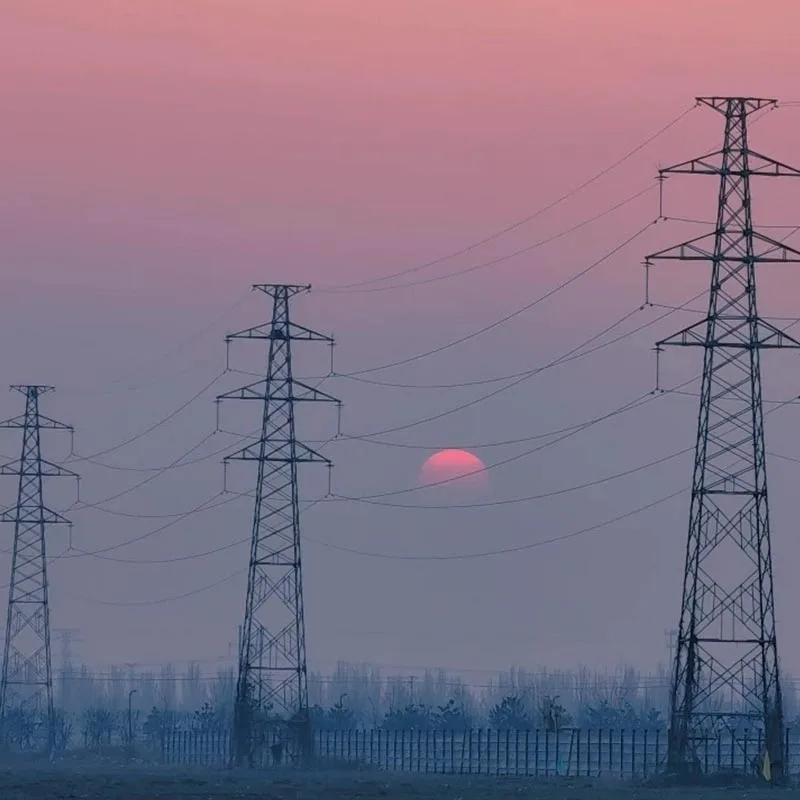

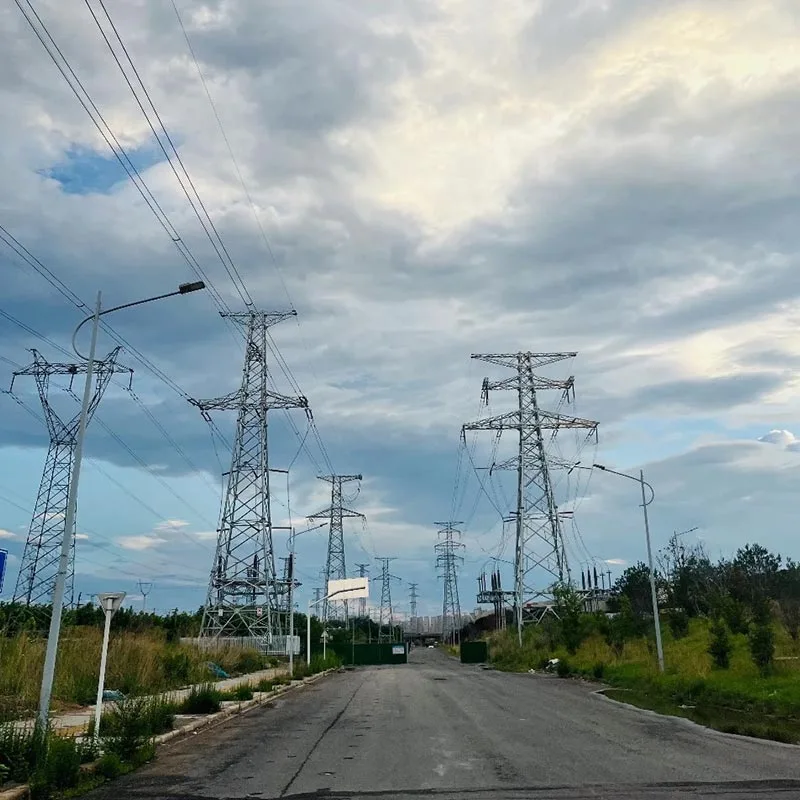

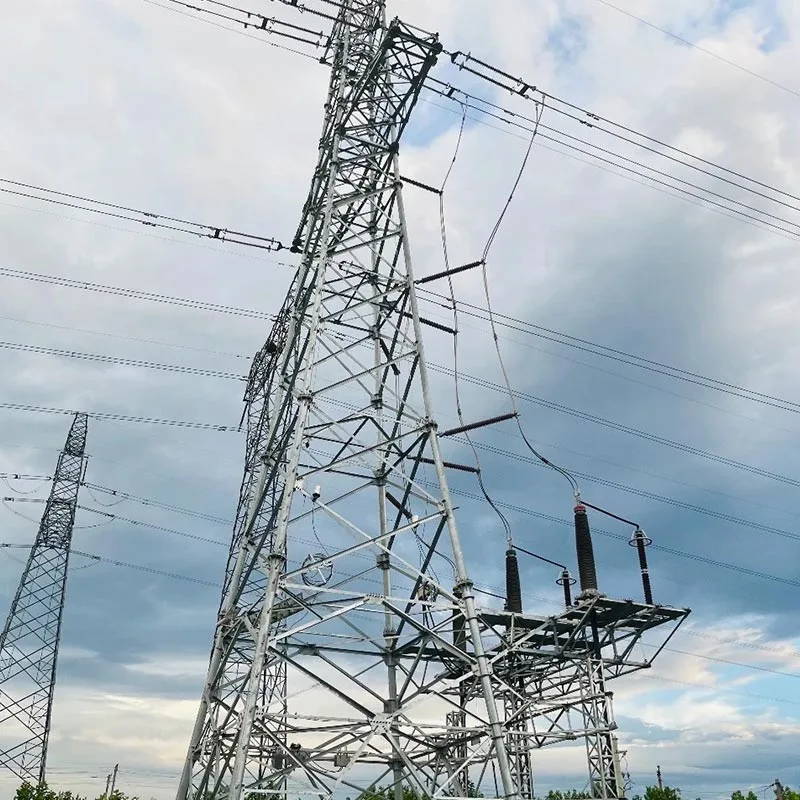

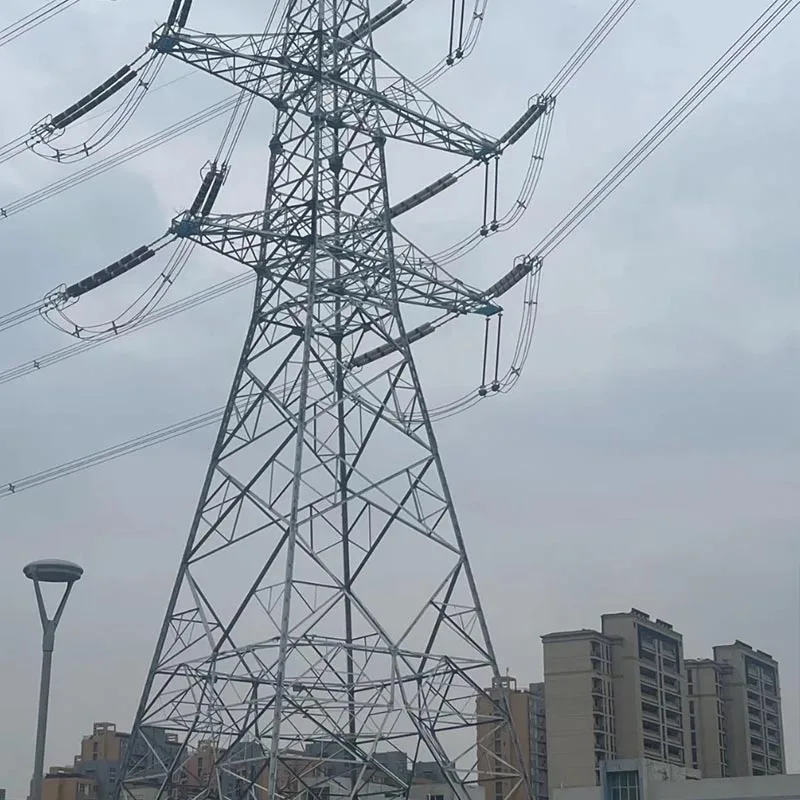

220 kV-os átviteli vonal, szögletes acél torony

A Qingdao Anbang New Energy 220 kV-os átviteli vonali szögletes acéltornyait a következő támogatással gyártják. Qingdao Jiaozhou modern vegyi üzem. Nagy szilárdságú szögacélokat használnak, mint például Q355B és Q420, rácsos csavarral kapcsolati szerkezet.

Szigorúan a nemzeti és nemzetközi szabványoknak megfelelően tervezték és gyártották ötvözi a nagy szilárdságot, a nagy korrózióállóságot, az egyszerű telepítést és az erős alkalmazkodóképességet, stabil tartást biztosítva 220 kV-os nagyfeszültségű távvezetékekhez.

Széles körben használják síkságokon, hegyvidéki területeken, tengerparti régiókban és különféle egyéb terepeken, hozzájárulva új energiarendszerek kiépítéséhez a különböző országokban.

Alapvető előnyei

Maximális szerkezeti szilárdság, kiemelkedő katasztrófaállóság: 220kV-os átviteli vonali szögletű acéltorony háromszög/négyszögletű rácsszerkezettel, fő anyagvastagság ≥8 mm, szeizmikus ellenállás növelése a VIII. szintig, amely képes ellenállni a 12 fokozatú szélviharnak, az 50 mm-es jégbevonatnak és a heves esőzéseknek. Stabilan működik benne part menti tájfun területek és hegyvidéki, széllel sújtott régiók, egyenletes terheléselosztással és iparágvezető borulásgátló teljesítmény.

Gyári intelligens gyártás precíz, minőségellenőrzött a folyamat során: Qingdao Jiaozhou birtokolja a gyártóbázisát CNC-vágással, intelligens lyukasztással és teljesen automatizált tűzihorganyzással eljárás, szabadalmaztatott erősítő-, hegesztő- és alakítóberendezésekkel felszerelt, alkatrész pontossága ±1 mm, és 100% a termékek mechanikai és korrózióállósági teszteken mennek keresztül, mielőtt elhagyják a gyárat.

Korrózióálló és tartós, gondtalan az egész élettartam alatt: A torony tűzihorganyzott kétrétegű korróziógátló eljárást alkalmaz, ≥85 μm cinkréteg vastagsággal, ellenáll a sópermetnek, savaknak és lúgoknak, élettartama több mint 30 év part menti nedves környezetben, nem igényel gyakori karbantartást, csökkenti az életciklus teljes költségét.

Könnyű és hatékony telepítés, alkalmas összetett forgatókönyvekhez: moduláris csavarkötések, nem kell nagyméretű berendezésekhez gyors helyszíni összeszerelés; torony testreszabott kialakítás, alkalmazkodik a különböző terepekhez és időjáráshoz körülmények között, több mint 30%-kal csökkentve az építési időt.

Intelligens támogató frissítések, hatékony és precíz üzemeltetés és karbantartás: Opcionális dönthető szög, szélsebesség, jegesedés figyelése és videó terminálok, az adatok valós időben elérhetők az elektromos hálózatról, éjjel-nappali állapotfelismerés és hibajelzések elérése, az üzemeltetés és a karbantartás hatékonyságának javítása több mint 30%-kal.

Termék részletek

Alapanyag: A torony Q355B/Q420 nagy szilárdságú melegen hengerelt egyenlő szögű acél, folyáshatár ≥355 MPa, mechanikai tulajdonságai megfelelnek a szabványoknak.

Szerkezeti forma: 220 kV átviteli vonali szögű acél torony egy rácsos önhordó torony, köztük csésze alakú, száraz karakter alakú, macskafej alakú, kompakt típusok, magassága 25-60 m, feszültségszint 220 kV.

Csatlakozási folyamat: 8.8-as fokozatú nagy szilárdságú csavarkötés, nincs helyszíni hegesztés, magas összeszerelés pontosság, erős stabilitás.

Korróziógátló kezelés: Teljesen automatikus tűzihorganyzás, egyenletes és sűrű cinkréteg, be megfelel a GB/T 13912 szabványnak és más nemzetközi szabványoknak.

Alapozó kompatibilitás: Lépcsős alapozással, öntött cölöpökkel, sziklahorgonnyal felszerelve különböző geológiai feltételekhez megfelelő alapozások.

Szabadalmaztatott jellemzők: Több szabadalom birtokában van, beleértve az acél alkatrészek megerősítését, a torony alját hegesztőberendezések, és alakkorrekció, a szerkezeti stabilitás és a feldolgozási pontosság növelése.

Termék alkalmazás kiválasztása

Síkságok és nyílt területek: Előnyben részesítsék a csésze alakú vagy függőleges típusú tornyokat, nagy keresztkar-fesztávolságú és rendezett vezetékelrendezés, alkalmas nagy távolságú, nagy kapacitású távvezetékekre.

Hegyvidéki és dombos területek: Bagoly alakú vagy kompakt tornyokat válassz, kis alapterülettel, kiváló szél- és jégállóság, bonyolult terepviszonyokhoz és szűk átjárókhoz igazítva.

Part menti tájfun / sópermetező területek: Egyedi megerősített korróziógátló tornyok, sűrített cink bevonat, nagy szilárdságú fő anyagok, ellenállnak a tájfunoknak és a sópermetes korróziónak, biztosítva a part menti biztonságot elektromos hálózatok.

Új energiahálózati csatlakozási vonalak: Alkalmas szél- és fotovoltaikus kimenő vezetékekhez alapok, nagy keresztmetszetű vezetékek támogatása, kielégítve az újak nagy teljesítményű, nagy távolságú átviteli igényeit energia.

Városi elővárosi váltó: Kompakt torony típusú, csökkenti a földhasználatot, kiegyensúlyozza az elektromos biztonságot és városi táj adaptáció.

Az Anbang választásának okai

Helyi gyártási erő: Saját gyár Jiaozhou-ban, Qingdao államban, 50 jegyzett tőkével millió jüan, több mint egy évtizede mélyen foglalkozik az erőátviteli tornyokkal, stabil termelési kapacitással, időben szállítás és szolgáltatások nemzeti hálózati projektekhez.

Műszaki szabadalmi oltalom: Több alapvető szabadalom az adótornyokhoz, optimalizált szerkezetek és folyamatok, az ipari szabványokat meghaladó termékteljesítmény, valamint nagyobb biztonság és megbízhatóság.

Teljes körű szolgáltatási garancia: A tervezéstől, gyártástól és szállítástól a telepítésig útmutatás és értékesítés utáni üzemeltetés és karbantartás, egyablakos megoldás gyors reagálással és gondtalanul értékesítés utáni.

Nemzeti szabványos minőségi tanúsítvány: Szigorú betartása a nemzeti és nemzetközi rács és ipari szabványok, hármas ellenőrzések, beleértve a nyersanyagok nyomon követhetőségét, a folyamatminőség-ellenőrzés és a kész terméktesztelés, minden toronyról minősített jelentéssel.

Új energiastratégiai együttműködés: Az új energiaellátás támogatására, az új energiarendszerekkel kompatibilis termékekre összpontosít, a „kettős széndioxid-kibocsátás” célkitűzéseinek és a nemzeti és nemzetközi hálózatépítés korszerűsítésének elősegítése.
