Szög acél méhsejt torony

A Qingdao Anbang New Energy egy globális ellátási láncra és műszaki szolgáltató csapatra támaszkodik a teljes folyamatot átfogó szolgáltatások nyújtása érdekében a korai projekttervezéstől és a testreszabott gyártástól a helyszíni szerelési útmutatásig és az értékesítés utáni üzemeltetésig és karbantartás.

Számos új energetikai és energiaprojekthez kínáltunk szögletes acél méhsejttorony-megoldásokat Délkelet-Ázsia, Európa, Afrika és más régiók.

Gyorsan tudunk reagálni és kiváló minőségű termékeket szállítunk szerint helyi éghajlat, szabványok és építési ütemterv követelményei, a globális tiszta energia és infrastruktúra támogatása fejlődését.

Termékünk magjaként méhsejt rácsos szerkezetet tartalmaz, amely integrál a hagyományos szögacél tornyok nagy teherbíró képessége a méhsejtszerkezetek nagy stabilitásával.

A fő anyaga nagy szilárdságú melegen hengerelt szögacél, amely megfelel a nemzeti szabványoknak, és hosszú élettartamú hot-dip horganyzás korróziógátló eljárás. Támogatja a toronymagasság, terhelés, szélellenállás teljes paraméterezését szinten, és így tovább.

A termék ötvözi a kompakt szerkezetet, a kis helyigényt, az erős szél- és szeizmikus ellenállást, és alacsony karbantartási költségek. Megfelel a nemzetközi és hazai szabványoknak, mint például az ISO 9001 és a GB/T 2694, alkalmas számára közepes és alacsony (15-60 méter) magas építmények a megújuló energia, az energia, a kommunikáció, a biztonság és a egyéb területeken, hatékony, biztonságos és költséghatékony támogatási megoldásokat kínálva globális projektekhez.

Alapvető előnyei

Szabadalmi megerősítés technológiai támogatás: Acél szögletes méhsejt tornyaink szabadalmaztatott megerősítéssel vannak felszerelve technológia az erőátviteli tornyokban használt acél alkatrészekhez (CN223937740U).

A torony a gondosan kiválasztott, nagy szilárdságú melegen hengerelt szögacél, például Q355B/Q345B, vastagított csomóponti lemezekkel (≥ 5 mm) és alaplapok (≥16 mm). Minden tételhez anyagtanúsítvány és mechanikai teljesítménytesztek tartoznak, beleértve spektroszkópiai analízis és szakítóvizsgálatok.

Kiemelkedő szerkezeti teljesítmény: A szögletes acél méhsejttorony alkalmazkodik a térbeli háromszög mechanikushoz rendszer és nagy szilárdságú szögacélt használ, amely stabil súlypontot biztosít erős szél- és jégellenállás mellett.

által formáló háromszög alakú támasztékok bilincseken, menetes rudak és menetes hüvelyeken keresztül, a fő szilárdsága és merevsége szög fúrás nélkül jelentősen megnőtt az acél, így elkerülhető az alapanyag károsodása és általánosságban javul teherbírása több mint 30%.

Hosszan tartó korrózióvédelem: Az alapvető korróziógátló eljárás tűzihorganyzást használ (homokfúvás a rozsdásodásig eltávolítási fokozat Sa2.5), ≥86μm cinkréteg vastagsággal (a GB/T 13912 szabványnak megfelelően).

Az is lehet frissítve a a composite anti-corrosion solution according to customer requirements, suitable for harsh environments such as tengerparti magas sótartalmú köd és ipari területek.

Hatékony építés: A csatlakozási mód főként részhegesztéssel kiegészített csavarokat használ. Torony szegmens az összeszerelés egy automatizált összeszerelő platformon keresztül történik.

Gyárilag előre gyártott független teljes szegmensek a A torony kör alakú lemez-lemez csatlakozásokat használ, kiküszöbölve a hagyományos lemezcsatlakozásokat. A hegesztési varratokat megvizsgálják roncsolásmentesen (UT/MT) a kapcsolat erősségének biztosítása érdekében.

Rugalmas testreszabás: Teljes paraméteres testreszabási szolgáltatásokat nyújtunk (magasság / terhelés / interfész). Torony magasságok 15-60 méteres tartomány, 500-5000 kg teherbírással, kiválóan alkalmas fotovoltaikus erősítőhöz állomások, szélenergia szélmérés, kommunikációs bázisállomások és egyéb különféle követelmények.

Széles körű alkalmazási forgatókönyvek: Erőátvitelre (ultra-nagy feszültség / nagyfeszültség), kommunikációs alapra alkalmas állomások, szélenergia támogatás, villámvédelem, megfigyelés és egyéb területek, 5-80 magasságig méter.

A kompakt méhsejt szerkezet 10-15%-kal csökkenti a lábnyomot a hagyományos szögletes acél tornyokhoz képest, így alkalmasabb korlátozott helyekre városi külvárosokban, mezőgazdasági területeken és hegyvidéki területeken.

Specifikációs paraméterek

Alkalmazási forgatókönyv

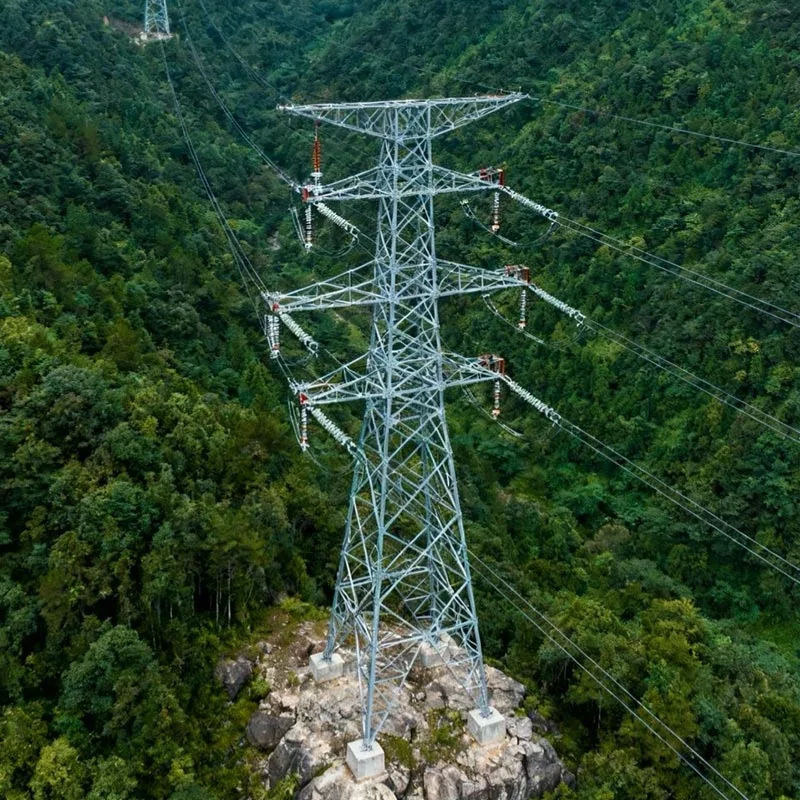

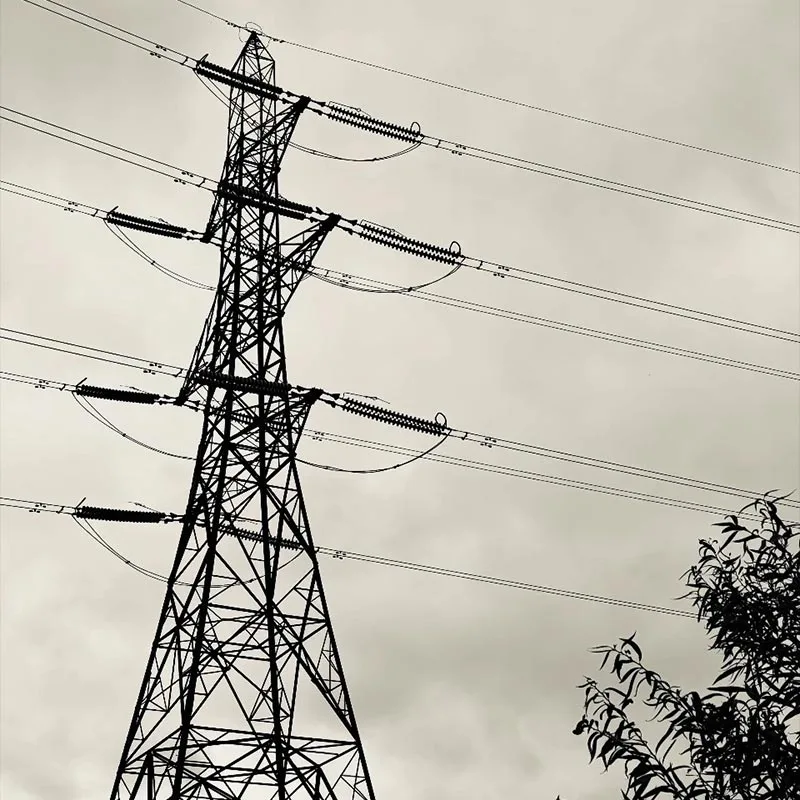

Elektromos Erőátvitel: Nagyfeszültségű / ultranagyfeszültségű távvezetékek, falusi hálózat felújítás, park tápegység támasztó tornyok.

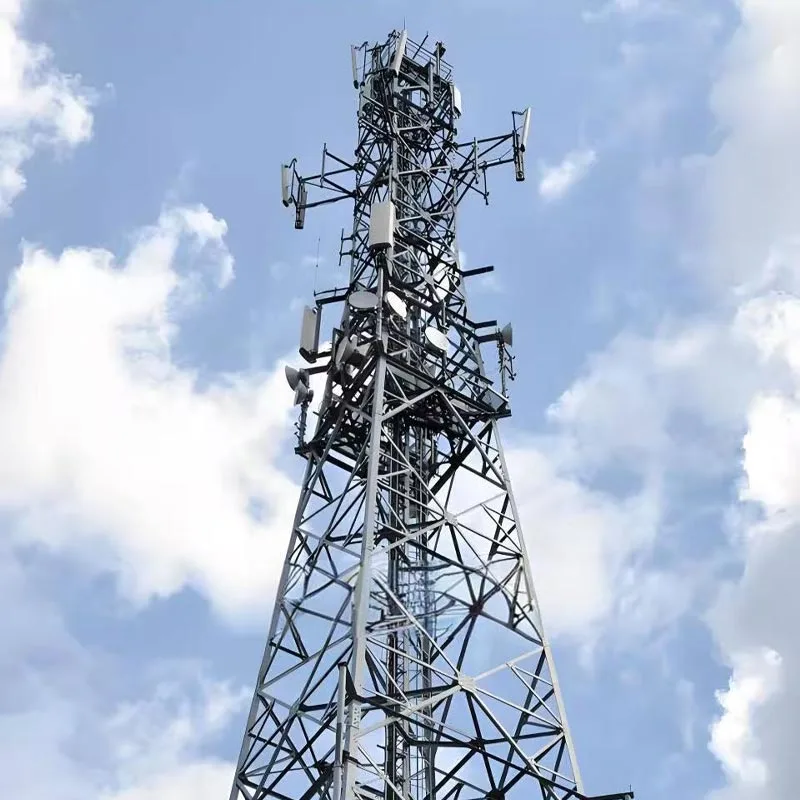

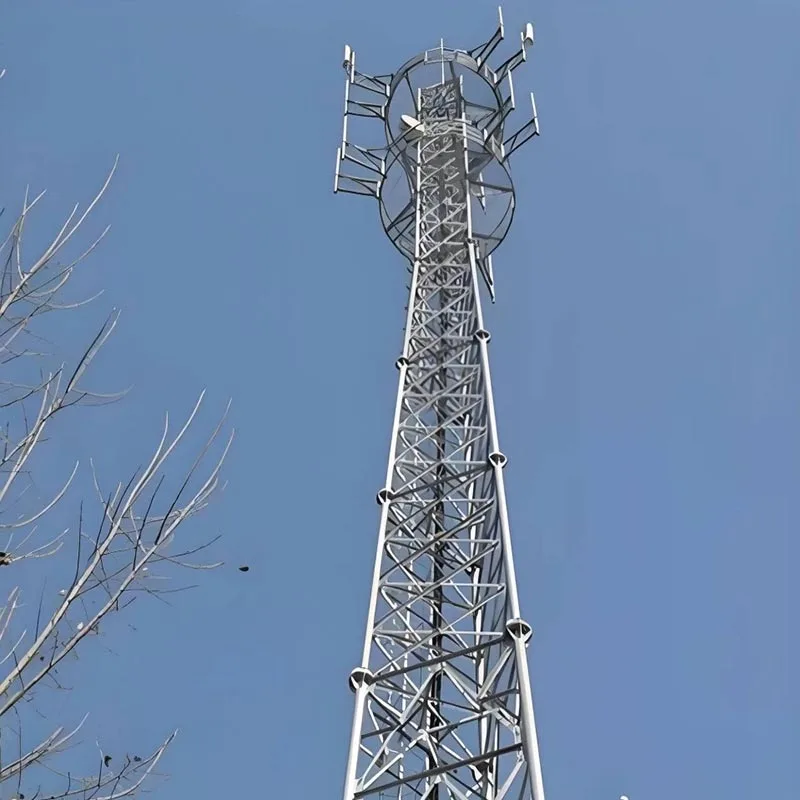

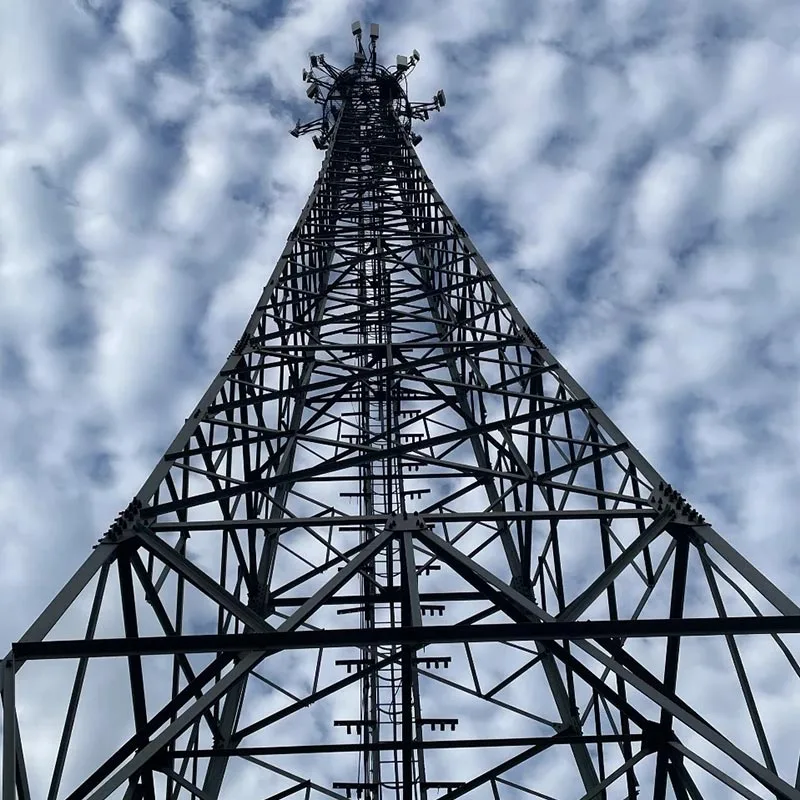

Kommunikációs bázisállomások: 5G/4G makró bázisállomások, mikroállomás-tartók, városi és vidéki jellefedettség tornyok.

Szélenergia támogatása: Szélmérő tornyok, gyűjtővezeték tornyok, terepi állomás megfigyelő és villámlás védőtornyok.

Fotovoltaikus energiatárolás: Kommunikációs tornyok fotovoltaikus erőművekhez, helyszíni biztonsági megfigyelő tornyok.

Ipari felügyelet: Távfelügyeleti tornyok bányákhoz, olajmezőkhöz, folyókhoz, erdőtüzek megelőzéséhez stb.

Városi Mérnökség: Városi világítás, forgalomfigyelés, időjárás figyelés, villámvédelmi tornyok.

Hegyi / külvárosi: Könnyű tornyok bonyolult terepviszonyokhoz, könnyebb szállítás és telepítés.

GYIK

1. Mi a különbség a szögletes acél méhsejttorony és a hagyományos szögacél torony között?

A hagyományos szögletes acél tornyokhoz képest: a méhsejt rácsos szerkezet optimalizálja az erőátviteli utat, 15-20%-kal növeli a teherbíró képességet azonos mennyiségű acél mellett, jobb szél és szeizmikus ellenállás és nagyobb hatékonyság a moduláris összeszerelésben.

2. Hogyan alkalmazkodik a korrózióvédelem a globális projektekhez?

Szabványos tűzihorganyzás (cinkréteg ≥86μm), átmegy a 96 órás sópermet teszten rozsdásodás nélkül;
Tengerparti magas sótartalmú, ipari és egyéb forgatókönyvekhez kettős korróziógátló megoldás tűzihorganyzással és fluor-szénhidrogén bevonat biztosított, ami 35-40 évre hosszabbítja meg az élettartamot;
Minden rögzítőelem tűzihorganyzott, és a csavarkötések Dacromet bevonatot használnak a helyi korrózió megelőzésére.

3. Mi a testreszabott termékek szállítási ciklusa?

Standard termékek (15-30 méter): Raktáron elérhető, 7-15 napon belül szállítjuk;
Egyedi termékek (30-60 méter, beleértve a speciális korrózióvédelmi / terhelési követelményeket): Kiviteltől függően bonyolultság, a gyártás 20-45 napon belül befejeződik, telepítési útmutatóval és műszaki támogatással.

4. Milyen kulcsfontosságú pontokra kell figyelni a telepítés és a karbantartás során?

Telepítés: Magasépítési szerelési képesítéssel rendelkező csapatnak kell elvégeznie, szigorúan összeszerelve a rajzok szerint szabványoknak megfelelő csavarnyomatékkal (M24 csavarok ≥ 400 N·m) a függőleges helyzet biztosítása érdekében;
Karbantartás: 2 évente ellenőrizze a horganyzás vastagságát és a csavarok feszességét; végezzen átfogó vizsgálatot tájfunok vagy földrengések után; a tengerparti területeken 3 évente javítsa ki a korróziógátló réteget, és mérje újra földelési ellenállás 1-2 évente.

5. Milyen nemzetközi/hazai szabványoknak felel meg a termék?

Hazai szabványok: GB/T 2694 "Az erőátviteli vezetéktornyok gyártásának műszaki feltételei", GB 50017 "Acél Structure Design Standard", GB 50135 "High-rise Structure Design Standard";
Nemzetközi szabványok: ISO 9001 minőségirányítási rendszer, ASTM, DIN, JIS stb., és megfelelőt biztosítanak megfelelőségi dokumentumokat a projektország követelményei szerint.
