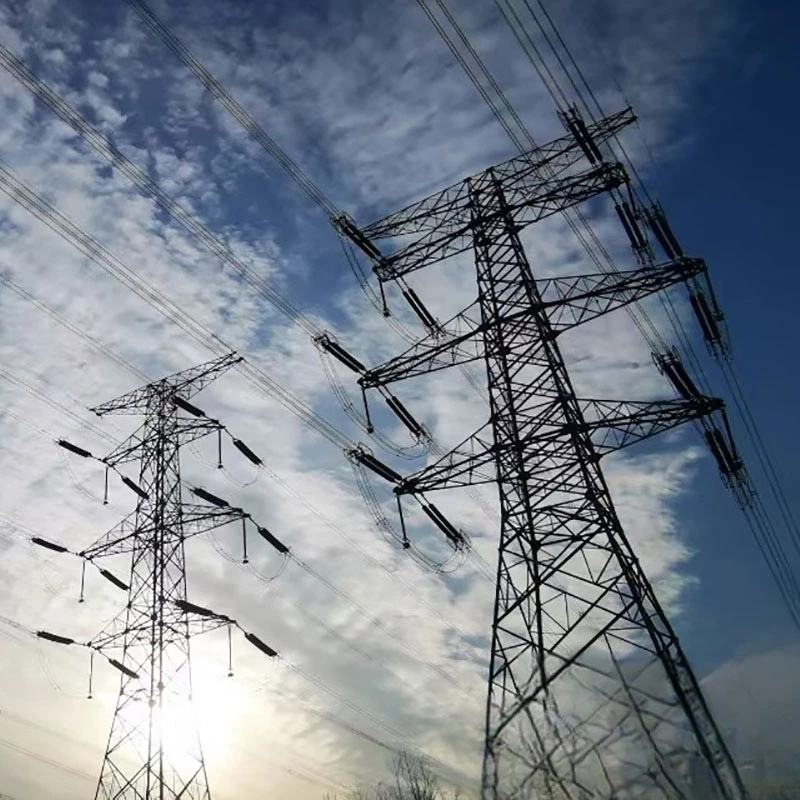

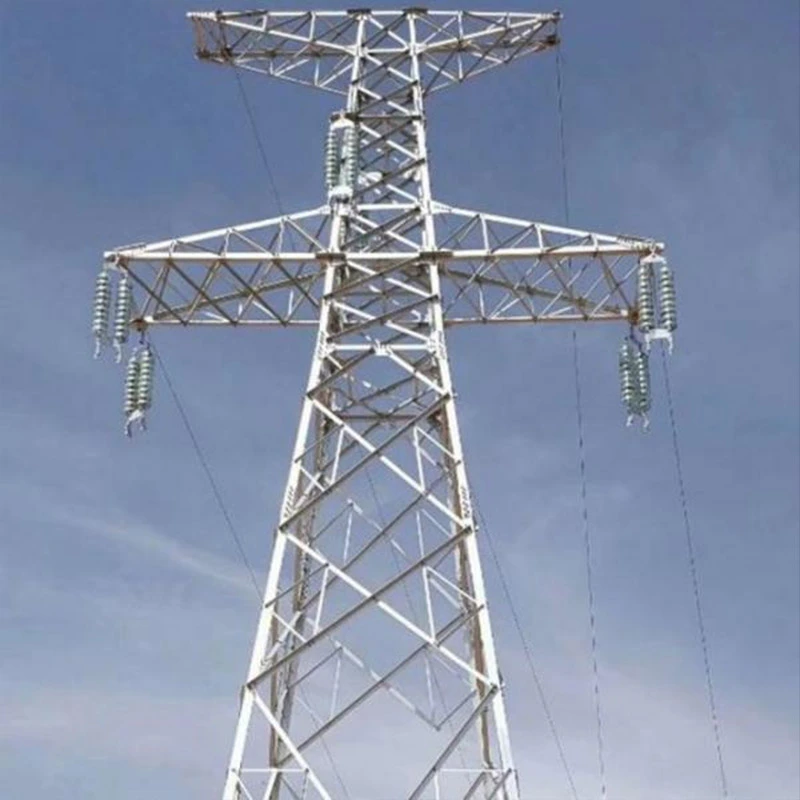

500 kV rácsos acél torony elektromos vezetékhez

A termelési kapacitás érdekében gyárunk akár 50 000 tonna éves kibocsátást biztosít, támogatva a nagy tételes megrendeléseket és testreszabott rajzfejlesztés globális projektekhez A teljes gyártási folyamat magában foglalja a nyersanyag-ellenőrzést, a CNC-t vágás, precíziós hegesztés, fúrás, előszerelés, horganyzás és végső méretellenőrzés szállítás előtt.

Szigorú minőségbiztosítás minden eljáráson végigmegy: bejövő anyagmintavétel, közbenső folyamatfigyelés és a késztermék teljes tételellenőrzése valósul meg. Hiteles vizsgálati adatok, beleértve a mechanikai teherbírást is Jelentések és horganyzási vastagság-rekordok állnak rendelkezésre, kérésre SGS és TÜV vizsgálati jelentésekkel. Mi rendelkezik ISO 9001, CE-EN 1090-1 és EN 10025 tanúsítvánnyal, hogy megfeleljen az európai piaci követelményeknek.

A bevált projektesetek több tengerentúli EHV átviteli projektet is lefednek. Tornyainkat széles körben telepítették határokon átnyúló hálózati csatlakozási és megújuló energia átviteli programok, pozitív visszajelzést kapva villamosenergia-hálózat-üzemeltetők a stabil, hosszú távú terepi működés érdekében.

Az 500 kV-os rácsos acéltorony alkalmazási forgatókönyvei elektromos vezetékhez

Az 500 kV-os rácsos acéltorony kulcsfontosságú extra nagyfeszültségű átviteli infrastruktúra, amelyet széles körben alkalmaznak a nagy távolságokon. tömeges energiaszállítási forgatókönyvek.

A nagyszabású megújuló hő-, víz- és szél-napenergiát összekötő fő főtörzs-távvezetékekhez alkalmazzák energiabázisokat a regionális központi villamosenergia-hálózatokba, masszív villamos energiát szállítva az energiában gazdag zónákba nagy terhelésű városi és ipari területek.

Változatos terepviszonyokhoz illeszkedik, beleértve a síkságokat, a hegyvidéki dombvidékeket, a folyók átkelő szakaszait és part menti szélre hajlamos zónák. Több toronytípus fedi le az érintőt, a feszültséget, a szöget, a végpontot és a folyón átívelő kereszteződést tornyok különböző vonali funkciókhoz.

Kiszolgálja az országos interregionális hálózati összekapcsolási projekteket, határon átnyúló villamosenergia-átviteli programokat is szélerőművek és naperőművek új energiát támogató kimenő vezetékeiként. A gerinc rezsi mellett átviteli áramkörökre vonatkozik az alállomások kimenő bemeneti-kimeneti szegmenseire is, alkalmazkodva a kemény munkához olyan körülmények között, mint erős jégbevonat, erős szél és magas páratartalom a megbízható hálózat egész éves működéséhez.

Szabványos rutin karbantartási irányelvek az 500 kV-os rácsos acéltoronyhoz elektromos vezetékekhez

A rendszeres rutin karbantartás kritikus fontosságú az 500 kV-os rácsos acéltorony hosszú távú biztonságos működésének garantálásához, és elkerülhető korrózió, laza szerelvények vagy külső sérülések okozta szerkezeti hiba.

Szemrevételezés és szerkezeti ellenőrzés

Végezzen földi szemrevételezéses járőrözést negyedévente és közeli mászási ellenőrzést évente. Ellenőrizze a fő- és segédelemeket deformáció, hajlítás, repedés és a csavar hiánya vagy meglazulása miatt. Ellenőrizze, hogy az összes csatlakozó csavar eléri-e a megadott nyomatékot érték; húzza meg újra a meglazult rögzítőket, és azonnal cserélje ki a sérült csavarokat és tömítéseket.

Korróziógátló karbantartás

Vizsgálja meg a tűzihorganyzott felületet hámlás, rozsdafoltok és kopás szempontjából. A helyi korróziós területet kezelje rozsdagátlóval bevonat; erősen korrodált alkatrészeknél újra horganyzás szükséges. Fókuszban a torony alapja, a közös csomópontok és a tengerpart magas páratartalmú, nagyobb korrózióveszélyes szakaszok.

Tartozékok és alapozás ellenőrzése

Vizsgálja meg a földelőberendezések töréseit vagy rossz csatlakozását, rendszeresen ellenőrizze a földelési ellenállást. Vizsgálja meg a tornyot alapozás az ülepedéshez, repedésekhez, vízfelhalmozódáshoz és a környező talajerózióhoz; az alapozás megerősítése, ha elmozdulás történik. Ellenőrizze a rögzítőelemeket, beleértve a figyelmeztető táblákat, a mászásgátló eszközöket és a jelzőtáblákat teljesség.

Extrém időjárási vizsgálat

Erős szél, erős jég, zivatar vagy árvíz után végezzen speciális karbantartást. Részesítse előnyben a szerkezeti ellenőrzést torzulás, alapozás stabilitása és horganyzott réteg sérülése. Őrizze meg a teljes karbantartási nyilvántartást, és nyújtsa be vizsgálati jelentések a nyomon követhetőség érdekében.

Különbségek és fontosság: 220 kV-os kettős áramkörű rácsos torony vs 500 kV-os rácsos acéltorony

Főbb különbségek

Feszültség és átviteli kapacitás

A 220 kV-os kettős áramkörű rácsos torony két áramkört hordoz egy tornyon, főként regionális másodlagos áramellátásra hálózati átvitel közepes teljesítményátviteli kapacitással. Az 500 kV-os rácsos acéltorony az extra magas feszültséghez tartozik szint az ömlesztett energia nagy távolságra történő szállításához, sokkal nagyobb teljesítményátviteli kapacitással.

Szerkezeti és mechanikai követelmények

A 220 kV-os kettős áramkörű torony viszonylag kompakt vázzal, kisebb keresztmetszetű acélelemekkel és mérsékelt magassággal rendelkezik. Terhelhetősége közepes szél-jeges terhelést céloz meg. Az 500 kV-os torony nagyobb teherbírású Q355 sorozatú acélt használ, nagyobb tag keresztmetszetek, nagyobb toronymagasság és szélesebb vezetéktávolság, hogy megfeleljen a nagyfeszültségű szigetelési távolságnak, ellenáll az erősebb szélnek, jégnek és szeizmikus terhelésnek.

Anyag és tanúsítás alapértéke

Mindkettő tűzihorganyzás korróziógátló kezelést alkalmaz. Az 500 kV-os tornyok azonban szigorúbb EN 1090-1, EN 10025 szabványokat követnek szabványok szigorúbb SGS/TÜV vizsgálati követelményekkel a mechanikai teljesítményre és a horganyzási vastagságra vonatkozóan.

Alkalmazási forgatókönyvek

A 220 kV-os kétkörös tornyok városi-elővárosi áramellátást, helyi szél-naperőmű kimenő vezetékeket, ill. tartományon belüli hálózati kapcsolatok. 500 kV-os tornyokat alkalmaznak országos főtörzshálózatokra, régión átívelő energiára átviteli és nagyszabású újenergia-bázis kimeneti csatornák.

Fontosság

A 220 kV-os kettős áramkörű tornyok két áramkör befogadásával javítják a földhasználat hatékonyságát, megkönnyítve a regionális energiaellátást elosztó nyomás. Az 500 kV-os rácsos tornyok nagy volumenű távolsági villamosenergia-szállítást valósítanak meg, kiegyenlítő energiaforrás allokáció. A megfelelő toronytípussal elkerülhető a szigetelés kockázata vagy a szerkezeti túlterhelés, a hálózat általános stabilitásának biztosítása.

GYIK az 500kV-os rácsos acéltoronyhoz

Q1: Milyen fő acélanyagot használ az 500 kV-os rácsos acéltoronyhoz?

V: Az EN 10025 szabványnak megfelelő Q355B nagy szilárdságú szerkezeti acélt alkalmazunk. Minden alkatrész melegen bemerítésen megy keresztül horganyzás korróziógátló kezeléshez, alkalmas tengerparti, jeges és erős szeles környezetben.

Q2: Támogatja az egyedi tervezést az ügyfél rajzai szerint?

V: Igen. Műszaki csapatunk át tudja tekinteni és feldolgozni az ügyfél által biztosított műszaki rajzokat. Támogatjuk az egyedi magasságot, torony típusa (tangens, feszítés, szög, keresztező torony), szél-jég terhelési paraméterek különböző projektkövetelményekhez. Szállítás előtt a teljes előszerelés elérhető.

3. kérdés: Milyen tanúsítványokat és vizsgálati jelentéseket tud nyújtani?

V: Rendelkezünk ISO 9001 minőségirányítási tanúsítvánnyal és EN 1090-1 CE tanúsítvánnyal. SGS / TÜV harmadik féltől származó tesztjelentések lefedő mechanikai terhelési vizsgálat, horganyzás vastagsága és anyagkémiai összetétele kérésre szállítható.

4. kérdés: Mi az Ön termelési kapacitása és tipikus átfutási ideje?

V: Az acéltornyos termékek éves gyártási kapacitása meghaladja az 50 000 tonnát. Általában az átfutási idő 30-45 munkaidő napon, a rendelési mennyiség és a rajz visszaigazolásától függően.

5. kérdés: Alkalmazkodhat-e az 500 kV-os torony a különböző terep- és időjárási viszonyokhoz?

V: Igen. Tornyainkat síkságokra, hegyekre, folyók átkelésére és tengerparti területekre tervezték. Testreszabjuk a tervezést erős jéggel, erős széllel és szeizmikus körülményekkel szemben, hogy megfeleljen a helyi hálózati szabványoknak.

6. kérdés: Mi a helyzet az értékesítés utáni és műszaki támogatással?

V: Rajzkonzultációt, gyártási folyamat nyomon követését, rakodási útmutatást és szokásos rutin karbantartást kínálunk iránymutatásokat. Csapatunk segít megoldani a helyszíni telepítéssel kapcsolatos kérdéseket.

Q7: Mi az Ön kereskedelmi kifejezése? Tudsz európai kikötőkbe szállítani?

V: FOB, CIF és CFR elfogadható. Gazdag tapasztalattal rendelkezünk Hamburgba és más európai kikötőkbe exportálva, felelős a konténer megfelelő csomagolásáért és a teljes szállítási dokumentumokért.

Q8: Hogyan garantálja a termék minőségét a gyártás során?

V: Szigorú többlépcsős ellenőrzés: nyersanyag beérkező ellenőrzés, gyártási méretek és hegesztés figyelése, kész darab ellenőrzés és összeszerelés előtti ellenőrzés. A hibás alkatrészeket a szállítás előtt kicserélik.
