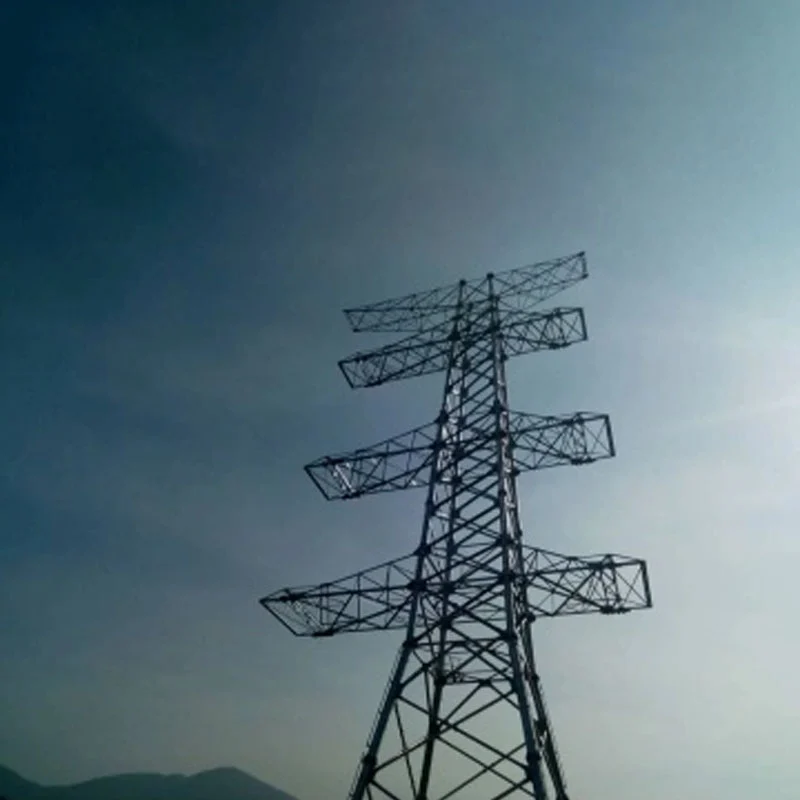

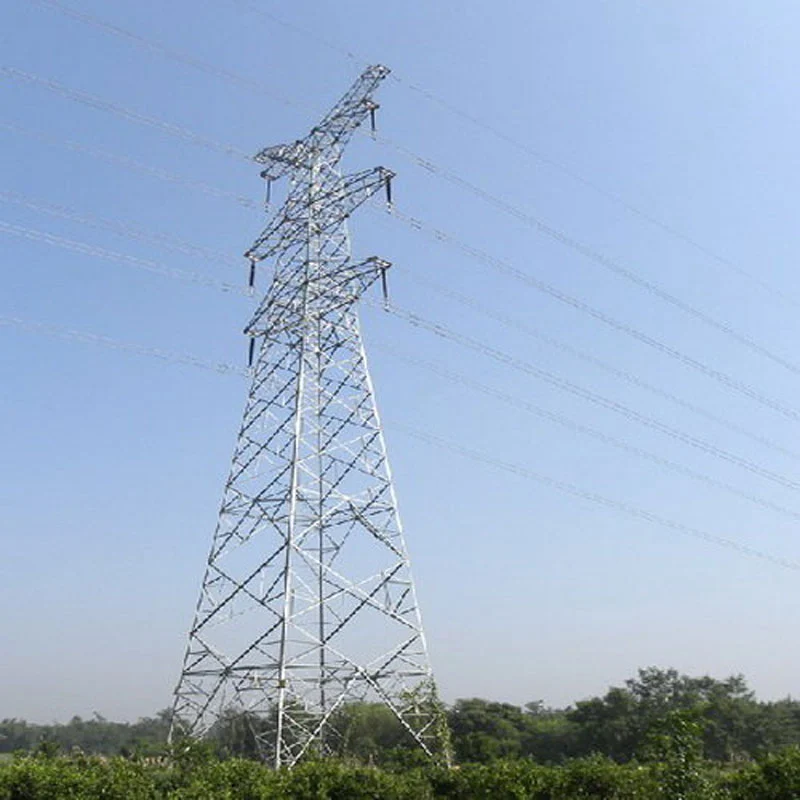

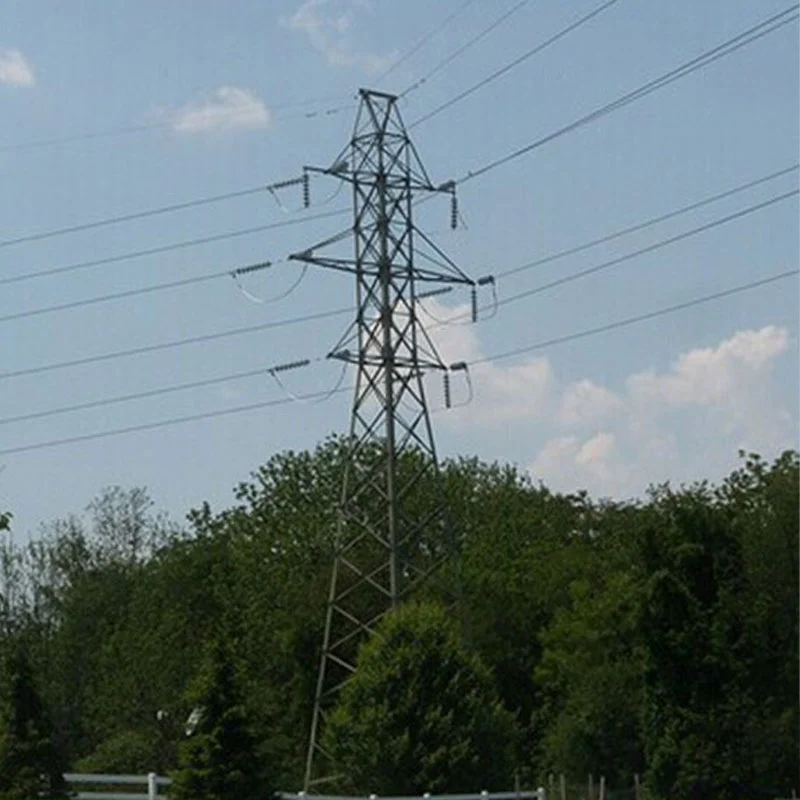

220 kV-os kettős áramkörű rácsos acéltorony

Kiforrott gyártási rendszerekkel támogatva 50 000 tonnás éves termelési kapacitással büszkélkedhetünk szabványosított eljárások, beleértve a precíziós vágást, robothegesztést, integrált formázást és szigorú felületkezelést szerkezeti egységesség. A minőségbiztosítás érdekében minden termék megfelel a mérvadó mechanikai teljesítménynek és szélállóságnak tesztek, ellenőrzött feszültségarányokkal és széleltolódással, amelyek megfelelnek az ASCE és a nemzeti teljesítmény szabványoknak. ISO-t tart minőségirányítási rendszer tanúsítványai és harmadik féltől származó teljes tesztjelentés

Ezt a tornyot széles körben alkalmazták hazai és tengerentúli kulcsfontosságú villamosenergia-hálózati projektekben, beleértve az Indonézia Nusantara 220kV-os hálózatbővítési projekt. Stabil szerkezeti teljesítményt, kényelmes helyszíni összeszerelést és megbízhatóságot biztosít üzembiztonságot, következetes elismerést kivívva kiváló alkalmazkodóképességükért és mérnöki tartósságukért a változatos komplexumokban környezetek.

A 220 kV-os kettős áramkörű rácsos acéltorony alkalmazási forgatókönyvei

A 220 kV-os kettős áramkörű rácsos acéltorony két független 220 kV-os átviteli áramkört támogat egyetlen tornyon keret. Elsősorban a földterülettel határos régiókban alkalmazzák, nagymértékben leszűkíti az átviteli folyosókat és csökkenti a területszerzést két különálló egykörös vonalhoz képest.

Széles körben használják városi bejövő és kimenő áramcsatornákhoz, amelyek sűrűn kötik össze az elővárosi 220 kV-os alállomásokat. lakott övezetek, ahol nehéz új vonalfolyosókat beszerezni. A torony hegyvidéki és dombos terepre redukálva illeszkedik alapozási munkák és ökológiai pusztítás. Folyókon, autópályákon és vasutak átkeléséhez is előnyös, az átkelés egyszerűsítése, valamint a közlekedés és a navigáció zavarásának minimalizálása.

Az általános alkalmazások közé tartoznak az ipari terhelési központok tápvezetékei és a szél kimenő átviteli áramkörei és napelemes bázisok. Azonban figyelmet kell fordítani a hátrányaira: nagyobb toronyterhelés, nagyobb kockázat mindkét áramkör egyidejű meghibásodása toronykárosodás alatt, valamint a szigorodó villámvédelmi követelmények és elektromágneses távolság kialakítása.

Szabványos rutin karbantartási irányelvek 220 kV-os kettős áramkörű rácsos acéltoronyhoz

A rendszeres karbantartás biztosítja a 220 kV-os kétkörös rácsos acéltornyok szerkezeti biztonságát és stabil tápellátását. A rutin szemrevételezést negyedévente kell elvégezni, évente pedig átfogó részletes vizsgálatokat kell végezni.

Vizsgálja meg a torony fő testét, a szögacél alkatrészeket és a csatlakozócsavarokat korrózió, deformáció, repedés és meglazulás szempontjából kötőelemek. Ellenőrizze a korróziógátló bevonatokat és a tűzihorganyzott felületeket; hol kell időben elvégezni a javítófestést horganyzás lehámlik. Ellenőrizze a földelési eszközöket, biztosítva a sértetlen földelővezetékeket és a minősített földelést ellenállás.

Figyelemmel kíséri a torony alapjait a lerakódások, repedések, vízerózió és lejtőinstabilitás szempontjából. Vizsgálja meg a szigetelő szálakat, szerelvények és áthidaló csatlakozások sérülések, szennyeződések és rendellenes felmelegedés ellen. Távolítsa el a lebegő tárgyakat, gyomokat és építési törmelék a toronytelepek körül.

Jegyezze fel az összes hibát, és hajtsa végre a minősített javítást. Elsőbbségi kezelés szükséges súlyos kockázatok esetén, mint pl szerkezeti torzulás és törött szerelvények. Szélsőséges időjárás után, beleértve az erős szelet, zivatarokat és jegesedést, haladéktalanul külön járőrszemlét kell szervezni.

Különbségek és fontosság: 220 kV-os kettős áramkörű rácsos torony vs 500 kV-os rácsos acéltorony

Főbb különbségek

1.Feszültség és hézag: A 220 kV-os kettős áramkörű torony két 220 kV-os áramkört hordoz egy szerkezeten, kisebb fázis-fázis és földelési távolsággal. Az 500 kV-os torony rendkívül magas feszültséggel működik, és sokkal nagyobb elektromos távolságra van szükség a levegő leállásának elkerülése érdekében.
2.Torony szerkezete és mérete: A 220 kV-os kettős áramkörű tornyok viszonylag kompaktak. A legtöbb 500 kV-os torony magasabb, nehezebb, nagyobb keresztkarokkal és erősebb alapokkal, hogy ellenálljon a nagyobb szélterhelésnek és a vezetőfeszültségnek.
3.Áramkör elrendezése: A 220 kV-os típus általában két áramkört helyez el egyetlen tornyon a folyosók megmentése érdekében. A szabványos 500 kV-os rácsos tornyok a szigorú elektromágneses határok miatt többnyire egyáramkörűek; kétáramú 500 kV-os tornyokat ritkábban alkalmaznak.
4.Átviteli kapacitás: Az 500 kV-os vezeték sokkal nagyobb erőátviteli kapacitást biztosít a nagy távolságú ömlesztett energiaszállításhoz. A 220 kV-os kettős áramkörű vonalak elsősorban regionális áramelosztást és helyi terhelés ellátást vállalnak.

Fontosság

A 220 kV-os kettős áramkörű tornyok optimalizálják a földhasználatot a külvárosi és városi elektromos hálózatokhoz, javítva az áramellátás megbízhatóságát regionális hálózatokon belül. 500 kV-os rácsos tornyok alkotják a főhálózat gerincét, lehetővé téve a nagy távolságú energiát átvitel a teljesítménybázisok és a terhelési központok között. A torony megfelelő kiválasztása egyensúlyban tartja az építési költségeket, a föld erőforrásokat, átviteli skála és hálózatbiztonság.

A 220 kV-os kettős áramkörű rácsos acéltorony Anbang előnyei

(körülbelül 200 szó, hivatalos kiviteli műszaki változat) Az Anbang 220 kV-os kettős áramkörű rácsos acéltornya megbízható, költséghatékony felsővezetékes átviteli megoldások a globális villamosenergia-hálózatokhoz. Nagy szilárdságú Q355/Q420 sarokacél és szigorú tűzihorganyzás, amely megfelel az ISO 1461 szabványnak, a torony kiváló korróziógátló teljesítményt és 50 éves tervezési élettartam, alkalmas tengerparti, hegyvidéki és szárazföldi összetett terepre.

A független mérnöki csapatok támogatásával az Anbang testreszabott szerkezeti tervezést biztosít az IEC és a GB szabványok szerint hogy megfeleljen a változó szélsebesség, jégbevonat és keresztezési követelményeknek. Az optimalizált rácselrendezés garantálja a stabil mechanikai működést terheléselosztás az acél teljes felhasználásának szabályozása mellett, a projektberuházások csökkentése.

Minden alkatrész CNC megmunkálású, pontos furatillesztéssel a könnyű helyszíni összeszerelés érdekében. Teljes szállítás előtti ellenőrzés biztosítja a méretpontosságot és a csavarrögzítés minőségét. Az Anbang teljes körű egyablakos szolgáltatásokat kínál, beleértve a rajzolást is optimalizálás, gyártás, csomagolás és műszaki útmutatás. Tornyaink hatékonyan takarítják meg az átviteli folyosó szélességét városi és megújuló energia projektek, amelyek következetes elismerést nyertek az EPC vállalkozóktól és áramszolgáltatóktól világszerte.

GYIK – 220 kV-os kettős áramkörű rácsos acéltorony

Alkalmas katalógushoz, ajánlattételhez és ügyfélkommunikációhoz

Q1: Mi az a 220 kV-os kettős áramkörű rácsos acéltorony?

V: Ez egy felső adótorony, amely két független 220 kV-os áramkört hordoz egy rácsos acélon. szerkezetét. Két különálló egykörös toronyvonalhoz képest segít megmenteni a szárazföldi folyosót.

Q2: Milyen szabványoknak felelnek meg a tornyok?

V: Követjük a GB nemzeti szabványokat, az IEC előírásokat. A tervezést az ügyfél igényei szerint állíthatjuk be szélterhelés, jégvastagság és regionális környezet.

Q3: Milyen acélanyagot és korróziógátló kezelést alkalmaz?

V: Fő anyaga Q355B / Q420B szögacél. Minden alkatrész tűzihorganyzást (ISO 1461) alkalmaz, hogy hosszú legyen korróziógátló élettartam.

Q4: Mi a tervezési élettartam?

V: A szabványos tervezési élettartam normál karbantartási körülmények között eléri az 50 évet.

5. kérdés: Milyen terepforgatókönyvekre alkalmasak ezek a tornyok?

V: Alkalmas külvárosokhoz, hegyvidéki területekhez, folyami átkelőhelyekhez, autópálya/vasúti kereszteződésekhez, szélerőművekhez és napenergiához korlátozott folyosószélességű kimenő vonalak.

6. kérdés: Tud testreszabott toronytervezést biztosítani?

V: Igen. Mérnöki csapatunk képes optimalizálni a torony modellt, magasságot, keresztkarok elrendezését az útvonal felmérési adatai, a szél alapján sebesség, jegesedés állapota és keresztezési igények.

7. kérdés: Mi a gyártásellenőrzési folyamata?

V: CNC vágás, fúrás, próbaszerelvény összeszerelése horganyzás előtt. Méretvizsgálat, horganyzási vastagság a tesztet és a rakodási ellenőrzést a szállítás előtt elvégzik.

8. kérdés: Melyek azok a fő kockázatok, amelyekre figyelmet kell fordítani a kettős áramkörű torony működése során?

V: Ha a torony megsérül, mindkét áramkör megszakadhat. A csavarok feszességének rendszeres karbantartása, korróziógátló bevonat, alapozás és földelési ellenállás szükséges.
